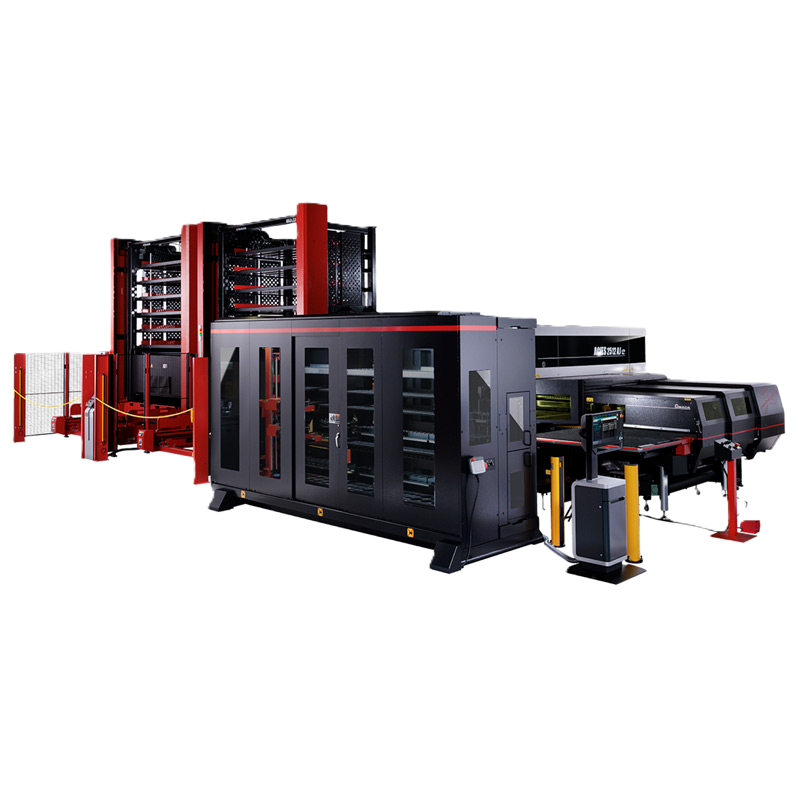

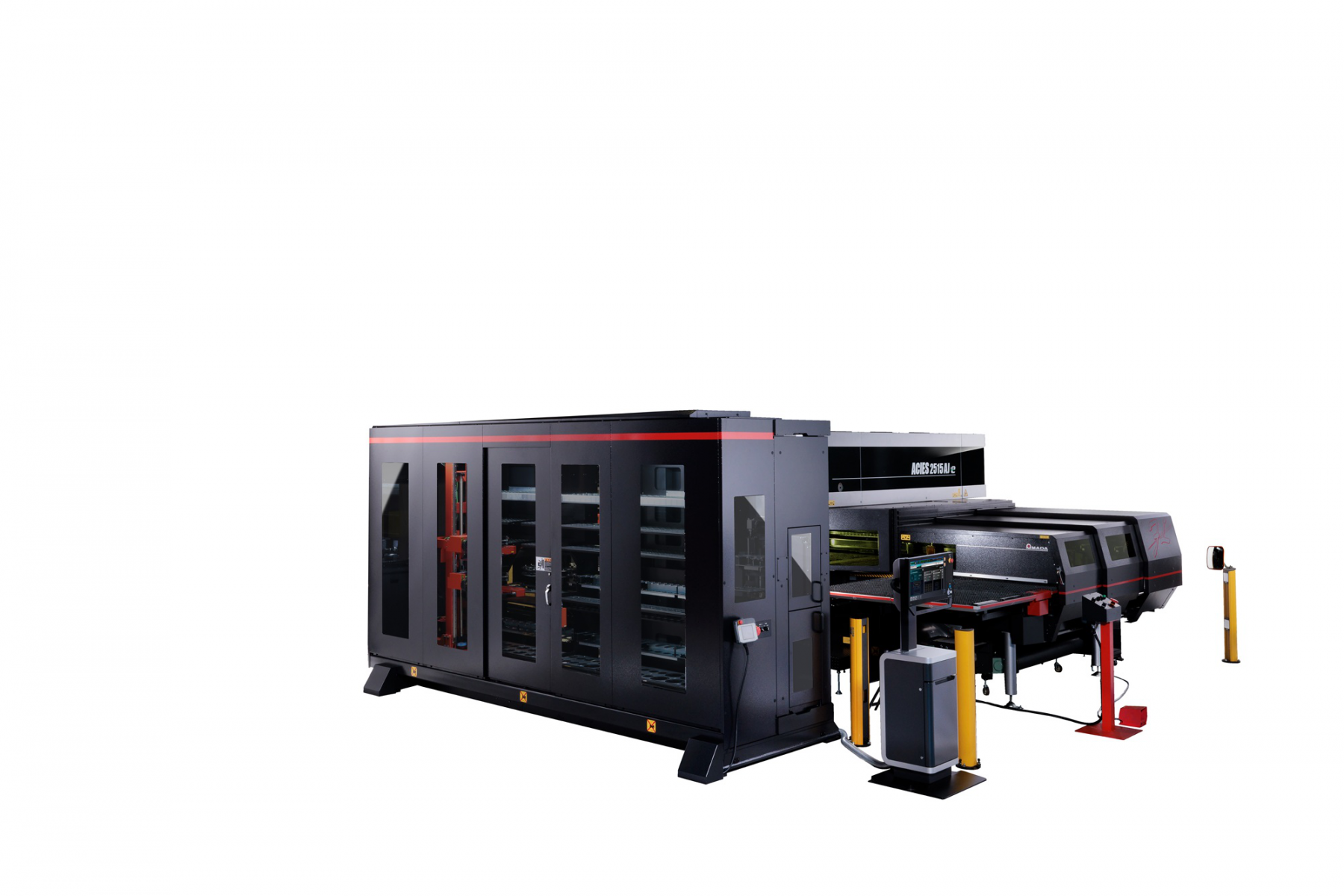

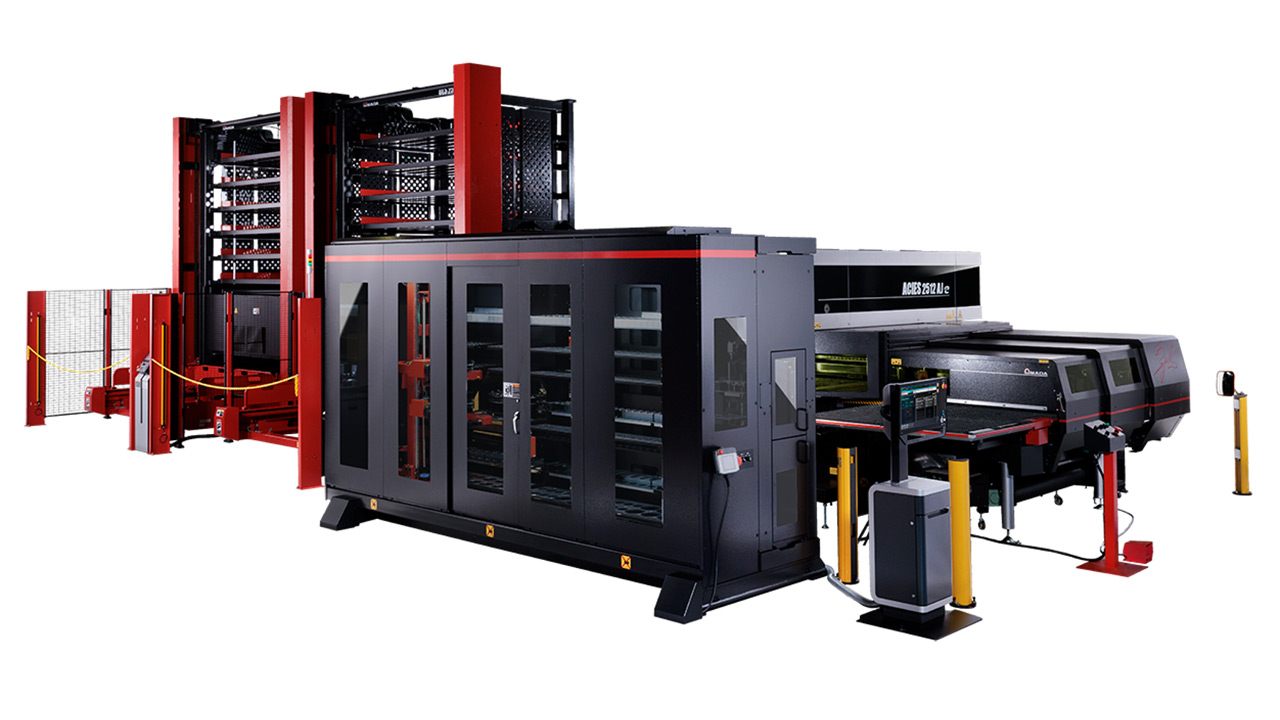

ACIES AJSERIES

Vláknový laserový kombinovaný stroj s automatickým výmenníkom nástrojov ponúka vysoko kvalitné vysekávanie, tvarovanie a spracovanie bez poškriabania plechu

Automatická výmena trysiek
Automatické čistenie priestoru vysekávania
Opracovanie bez poškriabania plechu
Automatické triedenie a odoberanie odpadu
Moderné ovládanie AMNC 3i

PROSPEKT ACIES AJ (EN)

Kombinovaný stroj s integrovaným laserom. Vysoká rýchlosť spracovania s nízkymi prevádzkovými nákladmi. Nový ACIES-AJ prichádza s vlastným vláknovým laserom od spoločnosti AMADA, je to ďalšie vylepšenie série ACIES kombinovaných vysekávacích/laserových strojov, ktoré sú ideálne pre variabilnú produkciu rôznych objemov výroby a veľmi kvalitné spracovanie.

Automatický podávač a nakladač oslobodzujú obsluhu od podávania materiálu, oddeľovania a triedenia dielov a umožňujú dlhú nepretržitú prevádzku. Diely môžu byť okamžite presunuté do ďalšieho procesu spracovania, z dôvodu skrátenia celkového čas prípravy.

Neustále prebiehajúci vývoj v spoločnosti AMADA viedol k vývoju systému vysekávania, pri ktorom nedochádza ku poškriabaniu materiálu. Spodný ZR revolver je celý zakrytý kefkovým stolom a požadovaná matrica je elektricky zdvihnutá nahor iba keď je stanica aktuálne používaná.

Aby sa zabezpečili úplné možnosti spracovania a maximálna doba prevádzkyschopnosti stroja, ACIES-AJ je vybavený 4-polohovým automatickým výmenníkom trysiek. Tento systém nielen vymení trysku, ale ju aj čistí a kalibruje rezaciu hlavu pri každej výmene, aby sa zabezpečila konzistentná, spoľahlivá a dlhodobá výroba.

Technické údaje

	ACIES-AJ
Rozmery:	ACIES-2515T-AJ - (D) 7090 x (Š) 6927 x (V) 2666 ACIES-2515B-AJ - (D) 6242 x (W) 6927 x (V) 2524
Riadenie:	AMNC 3i
Úderná sila (kN):	300
Systém pohonu:	Dva priame AC servomotory
Revolver - počet staníc:	32
Systém skladovania nástrojov (TSU):	179 alebo 300
Ovládané osi (súčasne) - laser:	X os posun materiálu, Y os pohyb hlavy lasera
Ovládané osi (súčasne) - vysekávanie:	X-Y os posun materiálu
Posun na osi X x Y (mm):	3050 x 1875
Max. posun súčasne - vysekávanie, X/Y (m/min):	128
Max. posun súčasne - laser, X/Y (m/min):	141
Max. počet úderov - 5mm úder/25.4mm oblasť (hpm):	430
Presnosť polohovania (mm):	± 0.07
Kombinovaná pracovná oblasť (s presadením) X x Y (mm):	3050 x 1525
Max. hrúbka materiálu (mm):	6
Max. hmotnosť materiálu (kg):	220
Veľkosť prepadovej klapky X x Y (mm):	400 x 1525
Hmotnosť stroja (záleží od príslušenstva) (kg):	26 000 – 30 000
