LC-C1 AJSERIES

Vláknový laserový kombinovaný stroj, všestranné riešenie pre akýkoľvek typ výroby

  • Lepšia kvalita a menšie náklady oproti kombi strojom s CO2
  • Ľahké ovládanie a jednoduché nakladanie materiálu
  • Veľká kapacita nástrojového revolvera
  • K dispozícii 4 závitovacie stanice


PROSPEKT LC-C1 AJ (EN)

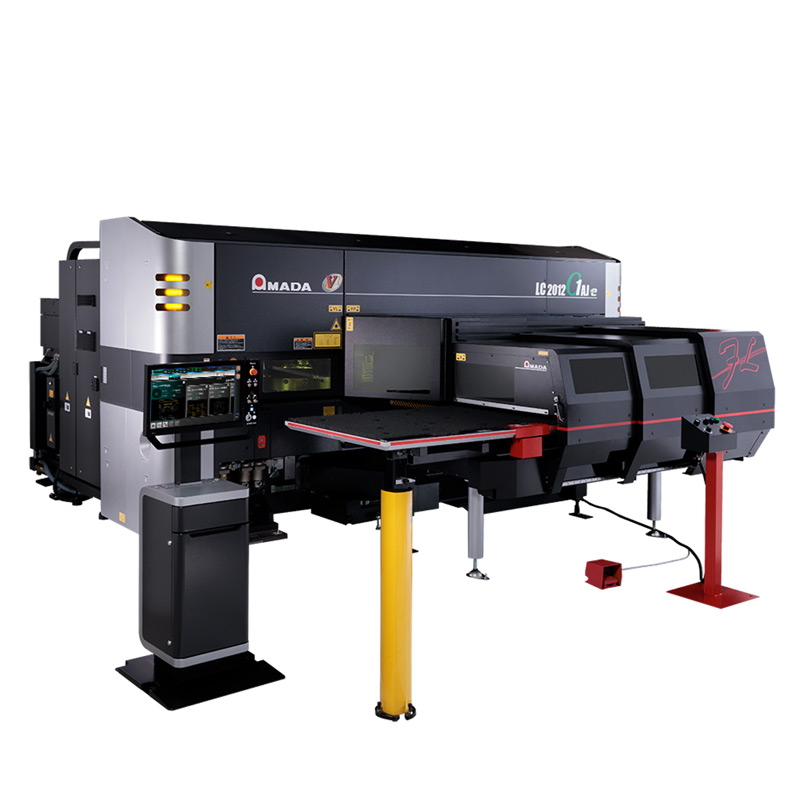

LC-C1 AJ

Kombinácia elektrického servomotora a lasera vyvinutého spoločnosťou AMADA. Inovatívny dizajn kabíny stola zmenšuje plochu stroja a poskytuje plnú ochranu laserového lúča. V kombinácii s kompaktnými automatizačnými systémami AMADA dosiahnete kratšie dodacie lehoty. Vláknový laser AMADA má vyššiu premenu energie a 3x vyššiu energetickú účinnosť ako CO2 laser. Spotreba energie oscilátora je tiež podstatne znížená. Nie sú potrebné zahrievacie operácie ani laserový plyn, čím sa dosiahne úspora prevádzkových nákladov minimálne 70 %.



Konštrukcia vláknového laserového oscilátora a optický prenos laserového lúča je menej zložitý ako systém CO2. To drasticky znižuje nároky na údržbu oscilátora a optických častí. Optimálne ohnisko sa automaticky nastaví z databázy rezania tak, aby vyhovovalo každému materiálu.
Stroj LC-2515 C1 AJ je vybavený veľkokapacitným, všestranným nástrojovým revolverom s kapacitou 46 nástrojov (vrátane 4 Auto-indexových otočných staníc a 4 závitovacích staníc), ktorý umožňuje flexibilitu vo výrobnom procese.
Aby sa eliminovali problémy pri použití vysoko formovacích matríc, napr. poškriabanie plechu, zdvíhacie stanice ich udržiavajú pod úrovňou plechu počas jeho pohybu.
Identifikácia nástroja je vyznačená na každom jednotlivom nástroji, takže každý môže byť digitálne spravovaný. Keď je nástroj nainštalovaný, stroj automaticky skontroluje ID, aby sa ubezpečil, že sa používa správny nástroj.

Technické údaje

LC-2515C1AJ
Rozmery:(D) 6420 x (Š) 6927 x (V) 2377
Riadenie:AMNC 3i
Výkon lasera (W):3000
Úderná sila (kN):200
Systém pohonu:AC servo pohon
Revolver - počet staníc:46 MPT (4 otočné)
Ovládané osi (súčasne) - laser:X, Y, Z, CF
Ovládané osi (súčasne) - vysekávanie:X, Y, A
Posun na osi X x Y (mm):3050 x 1525
Max. posun súčasne - vysekávanie, X/Y (m/min):128
Max. posun súčasne - laser, X/Y (m/min):128
Max. počet úderov - 5mm úder/25.4mm oblasť (hpm):370
Presnosť polohovania (mm):+/-0.07
Kombinovaná pracovná oblasť (s presadením) (mm):3050 x 1525
Max. hrúbka materiálu (vysekávanie) (mm):6
Max. hmotnosť materiálu (kg):220
Veľkosť prepadovej klapky X x Y (mm):400 x 1525
Hmotnosť stroja (kg):20 000




SERIES LC-C1 AJ
