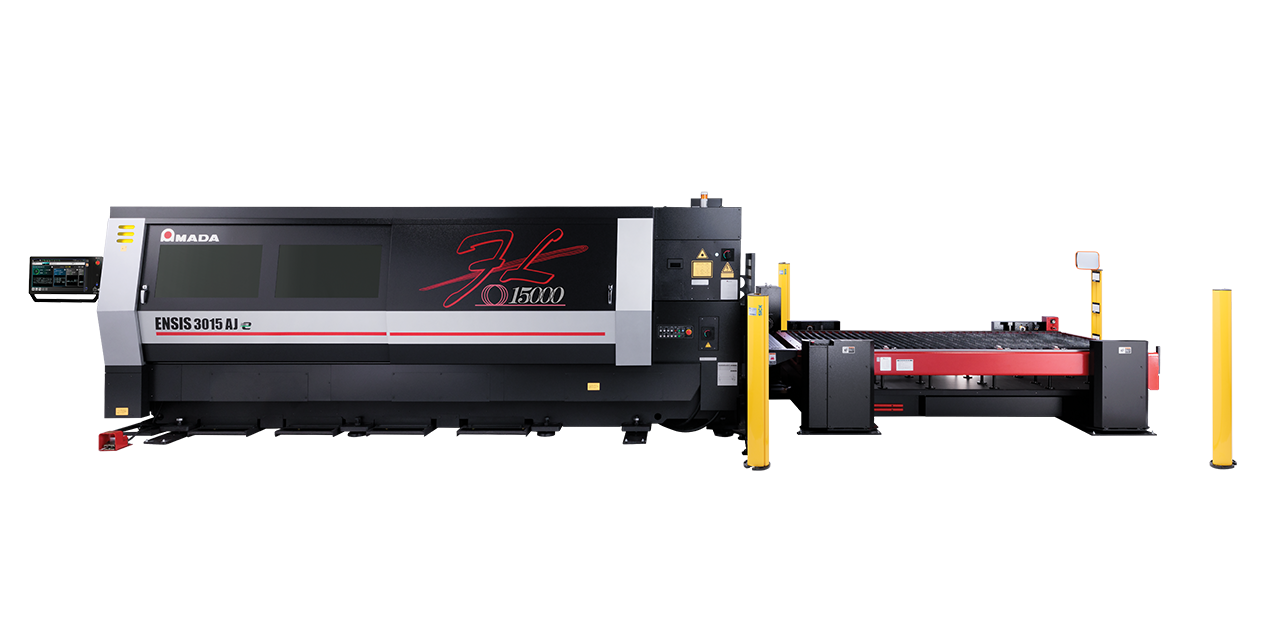

ENSIS AJSERIES

Laserové rezanie rôznych materiálov a hrúbok s variabilnou jednotkou riadenia módu laserového lúča

Variabilná jednotka riadenia módu lúča a autokolimačná jednotka
Prístup k stroju z dvoch strán
Vlastný AMADA fiber (vláknový) laserový zdroj
K dispozícii s výkonom rezonátora 3, 6, 9, 12 kW
Stroj nabitý príslušenstvom už v základnom prevedení

Stroje typového radu ENSIS AJ sú schopné významne navýšiť Vašu výrobnú kapacitu. Sú dostupné s výstupným výkonom fiber rezonátora 3,6,9,12 kW. Samotný rezonátor bol vyvinutý spoločnosťou AMADA, s použitím 3 resp. 4 kW diódových modulov. Naviac varianty s výkonom 6,9,12 kW sú vybavené AMADA autokolimačným systémom, ktorý ponúka možnosť presne kontrolovať veľkosť bodu laserového lúča a pozíciu jeho ohniska, a umožňuje bezproblémové odstránenie roztaveného materiálu z reznej škáry.

V kombinácii s variabilnou jednotkou riadenia módu laserového lúča , môže tento systém rezať rôzne materiály a hrúbky použitím jedného typu šošovky. Rezná kvalita a rezné rýchlosti pri stredne hrubých a hrubých materiáloch, ako aj vysokorýchlostné prepaly, robí zo stroja ENSIS AJ výborné zariadenie na zvýšenie Vášho profitu a produktivity.

Unikátna ENSIS technológia s variabilnou jednotkou riadenia módu laserového lúča

Spoločnosťou AMADA vyvinutá technológia variabilnej kontroly laserového lúča začala byť používaná od roku 2014, poskytujúc vysoko stabilné rezanie od tenkých po hrubé materiály pomocou automatického prispôsobovania laserového módu typu a hrúbke materiálu, ktorý je opracovávaný. Systém sa nie len jednoducho prepne z „tenkého“ do „hrubého“ módu. Postupne sa meniaci tvar módu laserového lúča umožňuje optimálne nastavenie rezného procesu cez celý rozsah rezateľných materiálov. Tvar módu lúča tiež môže byť v okamihu zmenený medzi prepalom a rezaním, čo prináša benefit vysokorýchlostného prepalu a zvýšenej produktivity.

Ďalšia výhoda systému je použitie jednej šošovky na rezanie celej škály materiálov. Znižuje to množstvo zbytočných nastavení stroja a minimalizuje zbytočne nákladné chyby.

Variabilná jednotka riadenia módu laserového lúča

Autokolimačná jednotka

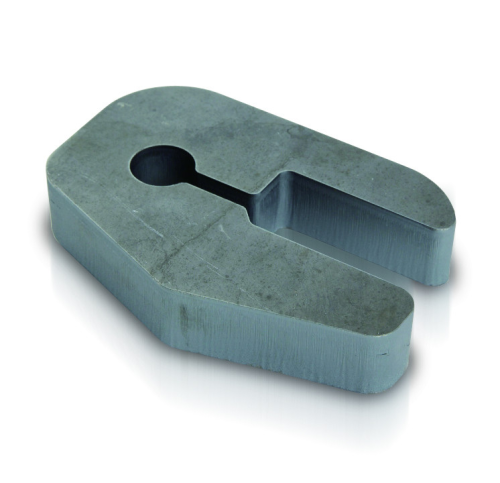

Jedinečná AMADA technológia autokolimačnej jednotky ponúka možnosť presne kontrolovať veľkosť bodu laserového lúča a pozíciu jeho ohniska, a umožňuje bezproblémové odstránenie roztaveného materiálu z reznej škáry. Vyriešil sa tak problém , ktorý môžu lasery mať pri opracovávaní hrubých plechov z čiernej ocele. Ak nie je roztavený materiál dostatočne rýchlo odstránený, rezná rýchlosť sa musí znížiť. AMADA technológia autokolimačnej jednotky zabezpečuje najvyššie rezné rýchlosti s vysokou kvalitou reznej hrany. Ďalším benefitom technológie autokolimačnej jednotky je zvýšená kvalita a významne redukované podrezanie na reznej hrane.

Taktiež širšia rezná škára na hrubších materiáloch zabezpečí vyššiu produktivitu z dôvodu jednoduchšieho odobratia dielov operátorom. Je to tiež ideálne riešenie pri automatickom odoberaní a triedení dielov, poskytujúc vysoko spoľahlivý priebeh procesu.
Autokolimátor je používaný pri laseroch ENSIS o výkone rezonátora 6, 9, 12 kW.

Riadenie AMNC 3i

CNC riadenie AMNC 3i používané u zariadení ENSIS-AJ predstavuje 21,5“ dotykový HD displej, ktorý umožňuje jednoduché intuitívne ovládanie, v záujme zabezpečenia čo najvyššej možnej produktivity. Výborne zapadá do koncepcie VPSS 3i digitálneho rozhrania.

Najvýznamnejšie fukcie:
Smartfónové ovládanie na približiovanie
Automatické generovanie NC kódu na obrazovke nestingu
Jednodotykové ovládanie pre rýchle zoradenie stroja
Zobrazuje produktivitu stroja a zaznamenáva históriu

Automatizácia:

Technické údaje

	ENSIS-3015AJ	ENSIS-3015AJ	ENSIS-3015AJ	ENSIS-3015AJ
Výkon rezonátora (W):	3000	6000	9000	12000
Typ rezonátora:	Fiber (vláknový) laser	Fiber (vláknový) laser	Fiber (vláknový) laser	Fiber (vláknový) laser
Pracovný rozsah X x Y (mm):	3070 x 1550	3070 x 1550	3070 x 1550	3070 x 1550
Pracovný rozsah Z-os (mm):	100	100	100	100
Maximálna rýchlosť posuvu X/Y (m/min):	170	170	170	170
Opakovateľná polohovacia presnosť (mm):	± 0.01	± 0.01	± 0.01	± 0.01
Zaťaženie stola (kg):	920	920	920	920
Pohon:	AC Servo pohon	AC Servo pohon	AC Servo pohon	AC Servo pohon
*Rezateľné hrúbky materiálov (max.):**
Oceľ (mm):	25	25	25	25
Nehradzavejúca oceľ (mm):	15	25	25	25
Hliník (mm):	12	25	25	25
Mosadz (mm):	8	15	18	18
Meď (mm):	6	12	12	12
Rozmery:
Dĺžka (mm)**:	10136	10136	10136	10136
Šírka (mm):	2840	2840	2840	2840
Výška (mm):	2432	2432	2730	2500
Hmotnosť (kg):	9100	9500	9600	9700

	ENSIS-4020AJ	ENSIS-4020AJ	ENSIS-4020AJ	ENSIS-4020AJ
Výkon rezonátora (W):	3000	6000	9000	12000
Typ rezonátora:	Fiber (vláknový) laser	Fiber (vláknový) laser	Fiber (vláknový) laser	Fiber (vláknový) laser
Pracovný rozsah X x Y (mm):	4070 x 2050	4070 x 2050	4070 x 2050	4070 x 2050
Pracovný rozsah Z-os (mm):	100	100	100	100
Maximálna rýchlosť posuvu X/Y (m/min):	170	170	170	170
Opakovateľná polohovacia presnosť (mm):	± 0.01	± 0.01	± 0.01	± 0.01
Zaťaženie stola (kg):	1570	1570	1570	1570
Pohon:	AC Servo pohon	AC Servo pohon	AC Servo pohon	AC Servo pohon
*Rezateľné hrúbky materiálov (max.):**
Čierna oceľ (mm):	25	25	25	25
Nehradzavejúca oceľ (mm):	15	25	25	25
Hliník mm):	12	25	25	25
Mosadz(mm):	8	15	18	18
Meď (mm):	6	12	12	12
Rozmery:
Dĺžka (mm)**:	12080	12080	12080	12080
Šírka (mm):	3360	3360	3360	3360
Výška (mm):	2432	2432	2730	2500
Hmotnosť (kg):	12200	12800	12900	13000
		ENSIS-6225AJ	ENSIS-6225AJ	ENSIS-6225AJ
Výkon rezonátora (W):		6000	9000	12000
Typ rezonátora:		Fiber (vláknový) laser	Fiber (vláknový) laser	Fiber (vláknový) laser
Pracovný rozsah X x Y (mm):		6200 x 2580	6200 x 2580	6200 x 2580
Pracovný rozsah Z-os (mm):		200	200	200
Opakovateľná polohovacia presnosť (mm):		± 0.01	± 0.01	± 0.01
Zaťaženie stola (kg):		4020	4020	4020
Pohon:		AC Servo pohon	AC Servo pohon	AC Servo pohon
*Rezateľné hrúbky materiálov (max.):**
Čierna oceľ (mm):		25	25	25
Nehradzavejúca oceľ (mm):		25	25	25
Hliník mm):		25	25	25
Mosadz(mm):		15	18	18
Meď (mm):		12	12	12
Rozmery:
Dĺžka (mm)**:		17414	17414	17414
Šírka (mm):		4165	4165	4165
Výška (mm):		2310	2310	2310
Hmotnosť (kg):		33500	33500	33500
