ENSIS-AJeSERIES

Laserové rezanie rôznych materiálov a hrúbok s variabilnou jednotkou riadenia módu laserového lúča

  • Variabilná jednotka riadenia módu lúča a autokolimačná jednotka
  • Prístup k stroju z dvoch strán
  • Vlastný AMADA fiber (vláknový) laserový zdroj
  • K dispozícii s výkonom rezonátora 3, 6, 9, 12 a 15 kW
  • Stroj nabitý príslušenstvom už v základnom prevedení


PROSPEKT ENSIS 6225 AJ (EN)PROSPEKT ENSIS-AJe (EN)

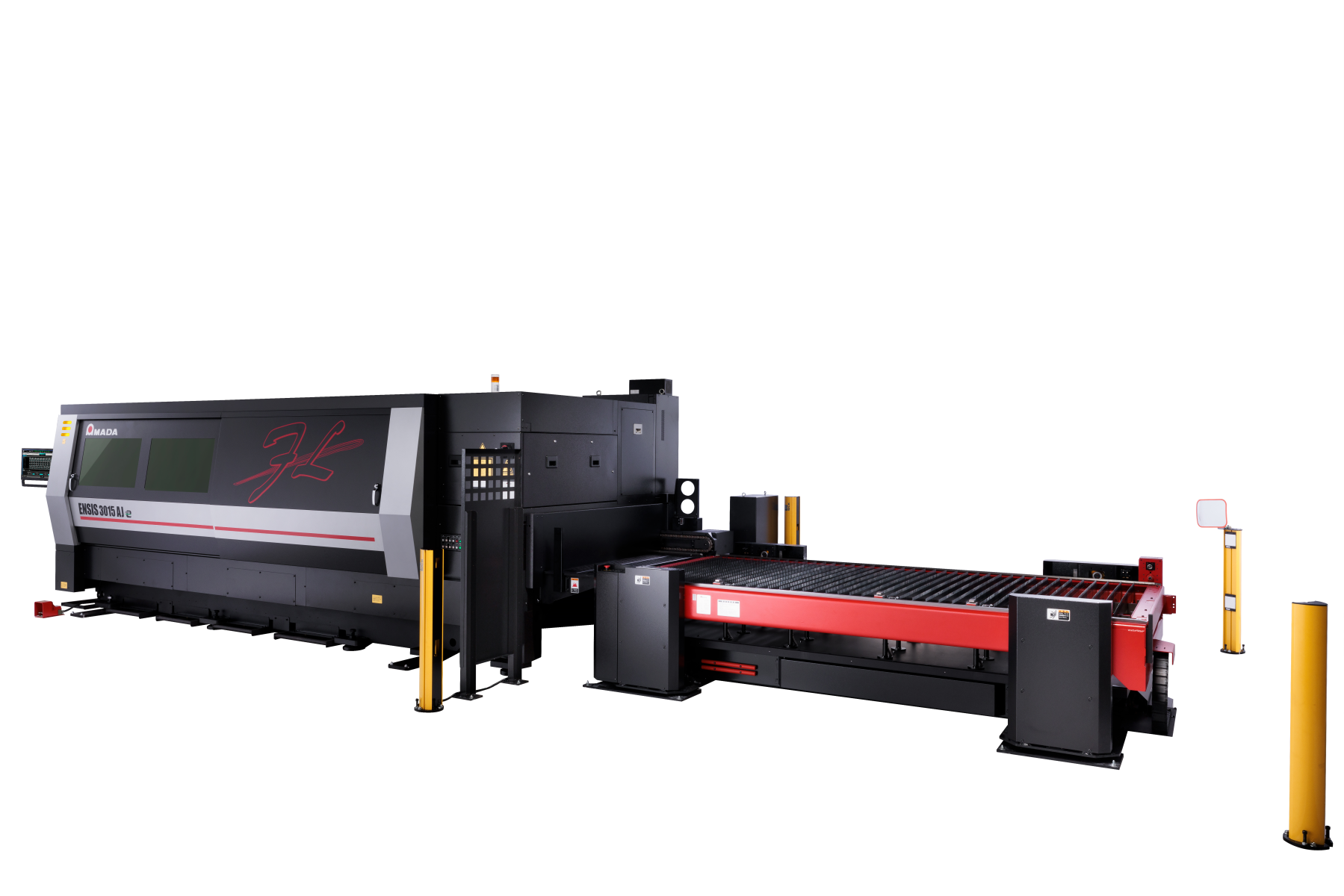

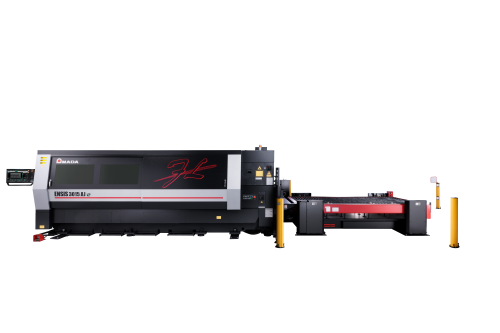

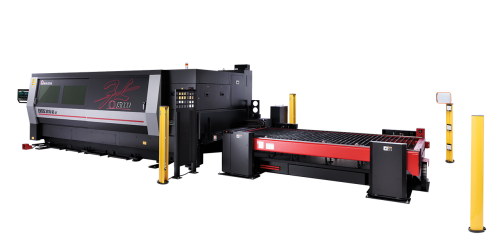

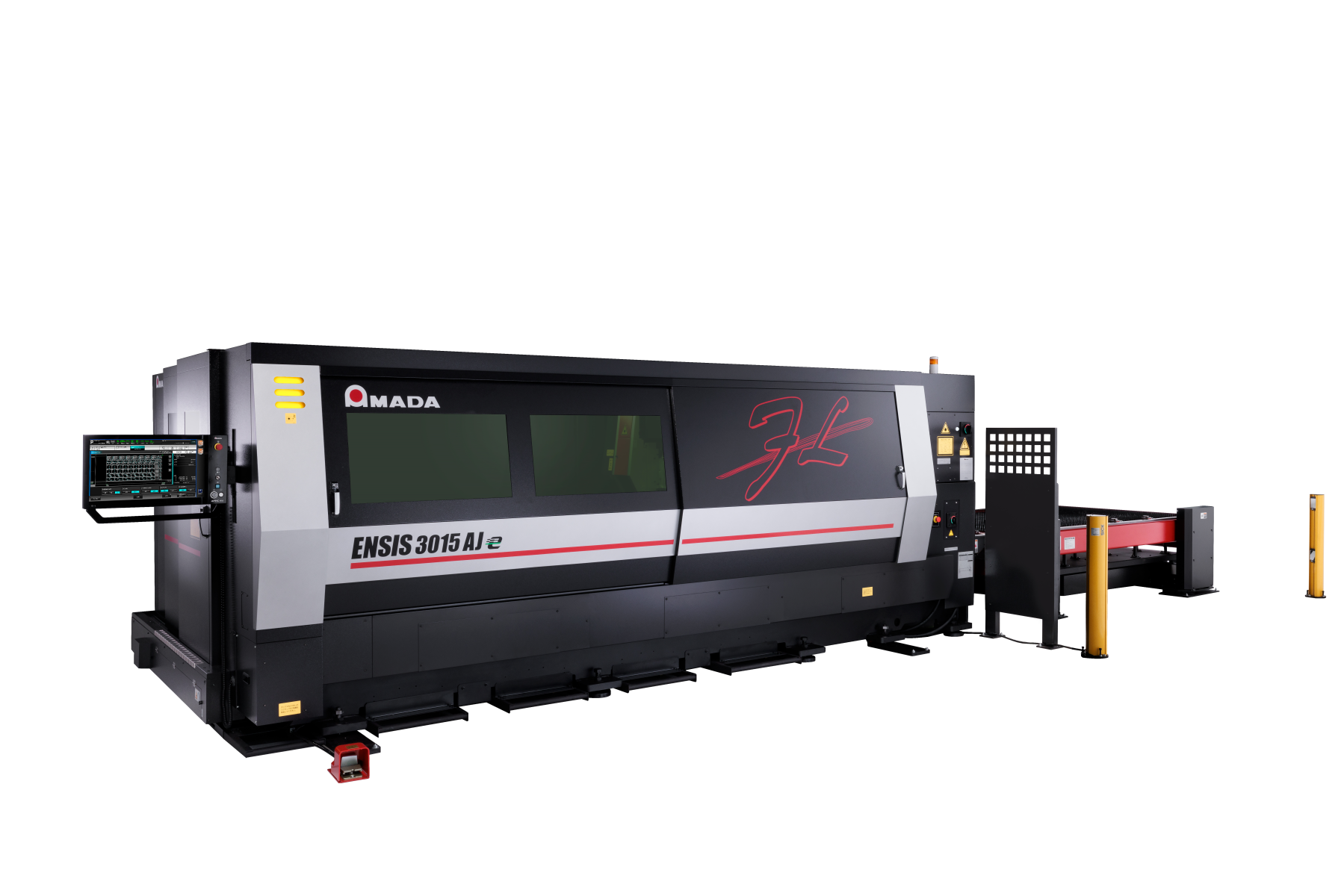

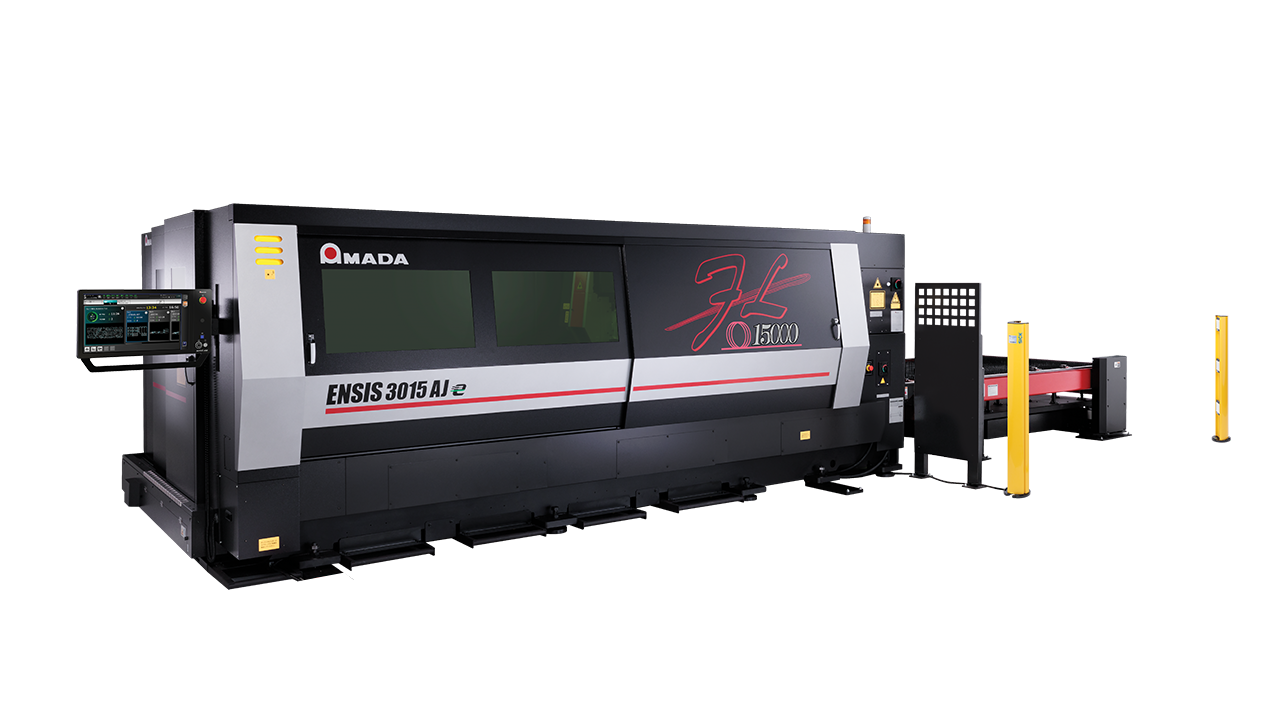

ENSIS-AJe
Stroje typového radu ENSIS-AJe sú schopné významne navýšiť Vašu výrobnú kapacitu. Sú dostupné s výstupným výkonom fiber rezonátora 3, 6, 9, 12 a 15 kW. Samotný rezonátor bol vyvinutý spoločnosťou AMADA, s použitím 3 resp. 4 kW diódových modulov. Naviac varianty s výkonom 6, 9, 12 a 15 kW sú vybavené AMADA autokolimačným systémom, ktorý ponúka možnosť presne kontrolovať veľkosť bodu laserového lúča a pozíciu jeho ohniska, a umožňuje bezproblémové odstránenie roztaveného materiálu z reznej škáry.

V kombinácii s variabilnou jednotkou riadenia módu laserového lúča , môže tento systém rezať rôzne materiály a hrúbky použitím jedného typu šošovky. Rezná kvalita a rezné rýchlosti pri stredne hrubých a hrubých materiáloch, ako aj vysokorýchlostné prepaly, robí zo stroja ENSIS-AJe výborné zariadenie na zvýšenie Vášho profitu a produktivity.



Unikátna ENSIS technológia s variabilnou jednotkou riadenia módu laserového lúča

Spoločnosťou AMADA vyvinutá technológia variabilnej kontroly laserového lúča začala byť používaná od roku 2014, poskytujúc vysoko stabilné rezanie od tenkých po hrubé materiály pomocou automatického prispôsobovania laserového módu typu a hrúbke materiálu, ktorý je opracovávaný. Systém sa nie len jednoducho prepne z „tenkého“ do „hrubého“ módu. Postupne sa meniaci tvar módu laserového lúča umožňuje optimálne nastavenie rezného procesu cez celý rozsah rezateľných materiálov. Tvar módu lúča tiež môže byť v okamihu zmenený medzi prepalom a rezaním, čo prináša benefit vysokorýchlostného prepalu a zvýšenej produktivity.

Ďalšia výhoda systému je použitie jednej šošovky na rezanie celej škály materiálov. Znižuje to množstvo zbytočných nastavení stroja a minimalizuje zbytočne nákladné chyby.
Variabilná jednotka riadenia módu laserového lúča

Autokolimačná jednotka

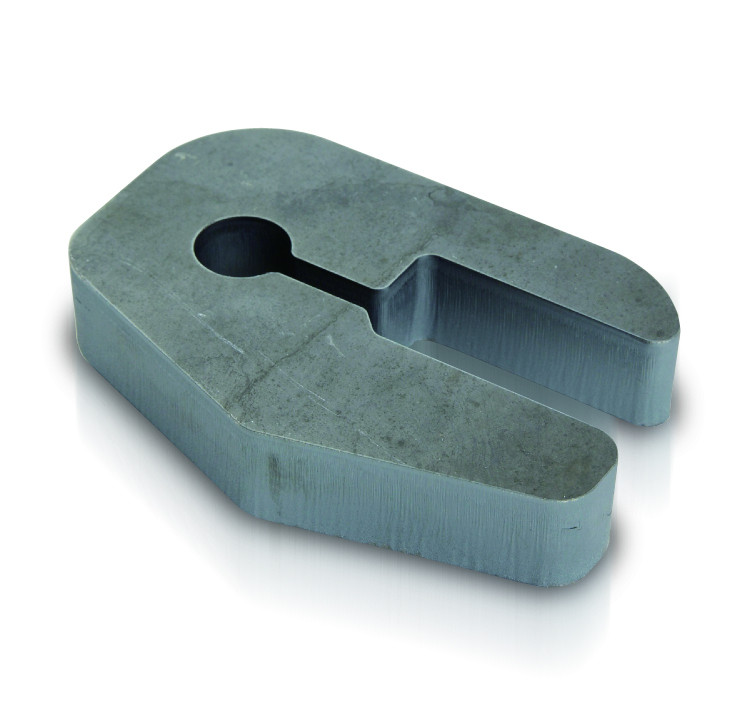

Jedinečná AMADA technológia autokolimačnej jednotky ponúka možnosť presne kontrolovať veľkosť bodu laserového lúča a pozíciu jeho ohniska, a umožňuje bezproblémové odstránenie roztaveného materiálu z reznej škáry. Vyriešil sa tak problém , ktorý môžu lasery mať pri opracovávaní hrubých plechov z čiernej ocele. Ak nie je roztavený materiál dostatočne rýchlo odstránený, rezná rýchlosť sa musí znížiť. AMADA technológia autokolimačnej jednotky zabezpečuje najvyššie rezné rýchlosti s vysokou kvalitou reznej hrany. Ďalším benefitom technológie autokolimačnej jednotky je zvýšená kvalita a významne redukované podrezanie na reznej hrane.

Taktiež širšia rezná škára na hrubších materiáloch zabezpečí vyššiu produktivitu z dôvodu jednoduchšieho odobratia dielov operátorom. Je to tiež ideálne riešenie pri automatickom odoberaní a triedení dielov, poskytujúc vysoko spoľahlivý priebeh procesu.
Autokolimátor je používaný pri laseroch ENSIS-AJe o výkone rezonátora 6, 9, 12 a 15 kW.

Riadenie AMNC 4ie

Jednou z hlavných priorít pri vývoji riadiaceho systému AMNC 4ie bola jednoduchosť používania. Pomoc operátorom všetkých úrovní zručností je jedným zo spôsobov, ako zvýšiť produktivitu a ziskovosť. Výukové videá a asistencia od podporných systémov IoT od spoločnosti AMADA zlepšujú prevádzku.


Najnovšia generácia numerického riadenia AMNC 4ie je navrhnutá tak, aby bola intuitívna a rýchla. Nový režim „sprievodcu pri spustení a údržbe“ podporuje menej skúsených operátorov pri každodenných úlohách.“

Automatizácia:

MP FLEXit

MP FLEXitAutomatizácia

Flexibilné a cenovo výhodné riešenie pre automatické nakladanie a vykladanie plechov do a z AMADA laserov typu FO.

VIAC INFO
ASF II 3015 EU

ASF II 3015 EUAutomatizácia

Automatická zakladajúca veža materiálu pre laserové rezacie stroje s lietajúcou optikou, zaskladňujúca surový...

VIAC INFO
ASF II 3015 EU TWIN

ASF II 3015 EU TWINAutomatizácia

Dvojitá automatická zakladajúca veža materiálu pre laserové rezacie stroje s lietajúcou optikou, zaskladňujúca...

VIAC INFO
AS LUL 3015

AS LUL 3015Automatizácia

Automatická zakladajúca veža materiálu pre laserové rezacie stroje s lietajúcou optikou, zaskladňujúca surový...

VIAC INFO
TK 3015 EU

TK 3015 EUAutomatizácia

Automatické odoberanie a triedenie dielov - vybavením laserového rezacieho stroja automatickým odoberaním, triedením...

VIAC INFO

Technické údaje

ENSIS-3015AJeENSIS-3015AJeENSIS-3015AJeENSIS-3015AJeENSIS-3015AJe
Výkon rezonátora (W):3000600090001200015000
Typ rezonátora:Fiber (vláknový) laserFiber (vláknový) laserFiber (vláknový) laserFiber (vláknový) laserFiber (vláknový) laser
Pracovný rozsah X x Y (mm):3070 x 15503070 x 15503070 x 15503070 x 15503070 x 1550
Pracovný rozsah Z-os (mm):100100100100100
Maximálna rýchlosť posuvu X/Y (m/min):170170170170170
Opakovateľná polohovacia presnosť (mm):± 0.01± 0.01± 0.01± 0.01± 0.01
Maximálna hmotnosť spracúvaného materiálu (kg):920920920920920
Pohon:AC Servo pohonAC Servo pohonAC Servo pohonAC Servo pohonAC Servo pohon


Rezateľné hrúbky materiálov (max.)*:
Mäkká oceľ (mm):2525252530**
Nehrdzavejúca oceľ (mm):1525252525
Hliník (mm):1225252525
Mosadz (mm):815181818
Meď (mm):612121212


Rozmery:
Dĺžka (mm)***:98109810981098109810
Šírka (mm):28602860286028602860
Výška (mm):22362236223622362236
Hmotnosť (kg):9100950096009700TBC

ENSIS-4020AJeENSIS-4020AJeENSIS-4020AJeENSIS-4020AJeENSIS-4020AJe
Výkon rezonátora (W):3000600090001200015000
Typ rezonátora:Fiber (vláknový) laserFiber (vláknový) laserFiber (vláknový) laserFiber (vláknový) laserFiber (vláknový) laser
Pracovný rozsah X x Y (mm):4070 x 20504070 x 20504070 x 20504070 x 20504070 x 2050
Pracovný rozsah Z-os (mm):100100100100100
Maximálna rýchlosť posuvu X/Y (m/min):170170170170170
Opakovateľná polohovacia presnosť (mm):± 0.01± 0.01± 0.01± 0.01± 0.01
Maximálna hmotnosť spracúvaného materiálu (kg):15701570157015701570
Pohon:AC Servo pohon AC Servo pohon AC Servo pohon AC Servo pohon AC Servo pohon


Rezateľné hrúbky materiálov (max.)*:
Mäkká oceľ (mm):2525252525**
Nehrdzavejúca oceľ (mm):1525252525
Hliník mm):1225252525
Mosadz(mm):815181818
Meď (mm):612121212


Rozmery:
Dĺžka (mm)***:1181011810118101181011810
Šírka (mm):33153315331533153315
Výška (mm):22362236223622362236
Hmotnosť (kg):12200128001290013000TBC




ENSIS-6225AJ



ENSIS-6225AJ



ENSIS-6225AJ
Výkon rezonátora (W):6000900012000
Typ rezonátora:Fiber (vláknový) laserFiber (vláknový) laserFiber (vláknový) laser
Pracovný rozsah X x Y (mm):6200 x 25806200 x 25806200 x 2580
Pracovný rozsah Z-os (mm):200200200
Opakovateľná polohovacia presnosť (mm):± 0.01± 0.01± 0.01
Maximálna hmotnosť spracúvaného materiálu (kg):402040204020
Pohon: AC Servo pohon AC Servo pohon AC Servo pohon


Rezateľné hrúbky materiálov (max.)*:
Mäkká oceľ (mm):252525
Nehrdzavejúca oceľ (mm):252525
Hliník mm):252525
Mosadz(mm):151818
Meď (mm):121212


Rozmery:
Dĺžka (mm)***:174141741417414
Šírka (mm):416541654165
Výška (mm):231023102310
Hmotnosť (kg):335003350033500

*Maximálne hodnoty sú závislé od kvality materiálu a okolitých podmienok
** Bude potvrdené - hrúbka 30 mm pre LST 3015 E. 25 mm pre LST 4020 E.
*** Stroj + výmenník paliet (LSTe)

Špecifikácie, vzhľad a vybavenie sa môžu zmeniť bez predchádzajúceho upozornenia z dôvodu vylepšenia.
