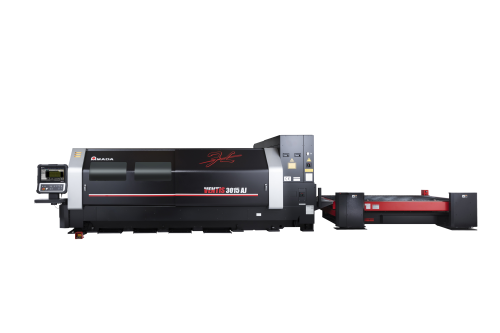

VENTISSERIES

Laserové rezanie rôznych materiálov a hrúbok s technológiou riadeného kmitania laserového lúča

Inovatívna LBC technológia - technológia riadeného kmitania lúča
Dostupná 4 a 6 kW verzia
Menšia spotreba energie s maximalizáciou rezného výkonu
Jednomodulový rezonátor bez použitia kombainera

LBC technológia - celosvetovo prvá generácia vláknových laserov s riadeným kmitaním laserového lúča. Vyššia produktivita, vyššia kvalita, menšia spotreba energií, dostupná 4 kW a 6 kW verzia. Fiber laser VENTIS je prvý na svete, ktorý využíva AMADA Locus Beam Control (LBC) technológiu. Vďaka schopnosti kmitať v rôznych tvaroch s laserovým lúčom počas rezania, sme s pomocou LBC technológie schopní dosiahnuť výsledky, ktoré sa nikdy predtým nepodarilo docieliť.

Inovatívna LBC technológia

Rezanie bez opalov, rýchlosť rezania ekvivalentná strojom s oveľa vyšším výkonom a s možnosťou kontroly šírky rezu. V kombinácii s novým, Amadou vyvinutým 4kW/6kW diódovým modulom, rezonátor VENTISu má veľmi kvalitný laserový lúč, ktorý je vhodný pre aplikáciu LBC technológie.

4kW rezonátor od spoločnosti AMADA využíva najvyšší výkon v priemysle spomedzi rezonátorov bez combinera. Toto poskytuje najvyššiu kvalitu lúča na svete v 4kW triede a plne využíva výhody LBC technológie od spoločnosti AMADA.

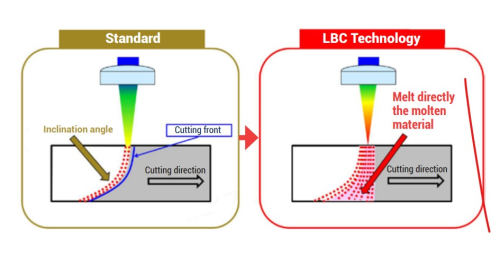

Laserové rezanie zahŕňa tavenie materiálu laserovým lúčom z povrchu a odstránenie roztaveného materiálu pomocným plynom. Úlohou je roztaviť materiál zostávajúci na prednej časti rezu. Technológia LBC umožňuje okamžité odstránenie roztaveného materiálu.

Automatizácia:

Technické údaje

	VENTIS-3015AJ	VENTIS-4020AJ
Riadenie:	AMNC 3i	AMNC 3i
Výkon rezonátora (W):	4000	6000
Kontrolovateľné osi:	X,Y,Z os (tri osi kontrolované súčasne)+ B os	X,Y,Z os (tri osi kontrolované súčasne)+ B os
Posun po osi X x Y x Z (mm):	3070 x 1550 x 100	3070 x 1550 x 100
Maximálna rezná plocha X x Y (mm):	3070 x 1550	3070 x 1550
Maximálna rýchlosť posuvu X/Y (m/min):	170	170
Opakovaná presnosť (mm):	±0.01	±0.01
Max. hmotnosť spracúvaného materiálu (kg):	920	920
Výška reznej plochy (mm):	940	940
*Rezateľné hrúbky materiálov (max.):**
Mäkká oceľ (mm):	25	25
Nerezová oceľ (mm):	20	25
Hliník (mm):	16	25
Mosadz (mm):	10	15
Meď (mm):	8	12
Rozmery:
Dĺžka** x šírka x výška (mm):	10060 x 2840 x 2432	10060 x 2840 x 2432
Hmotnosť (kg):	9200	9200
	VENTIS-4020AJ	VENTIS-4020AJ
Riadenie:	AMNC 3i	AMNC 3i
Výkon rezonátora (W):	4000	6000
Kontrolovateľné osi:	X,Y,Z os (tri osi kontrolované súčasne)+ B os	X,Y,Z os (tri osi kontrolované súčasne)+ B os
Posun po osi X x Y x Z (mm):	4070 x 2050 x 100	4070 x 2050 x 100
Maximálna rezná plocha X x Y (mm):	4070 x 2050	4070 x 2050
Maximálna rýchlosť posuvu X/Y (m/min):	170	170
Opakovaná presnosť (mm):	±0.01	±0.01
Max. hmotnosť spracúvaného materiálu (kg):	1570	1570
Výška reznej plochy (mm):	940	940
*Rezateľné hrúbky materiálov (max.):**
Mäkká oceľ (mm):	25	25
Nerezová oceľ (mm):	20	25
Hliník (mm):	16	25
Mosadz (mm):	10	15
Meď (mm):	8	12
Rozmery:
Dĺžka** x šírka x výška (mm):	12035 x 3340 x 2000	12035 x 3340 x 2000
Hmotnosť (kg):	12300	12300
Špecifikácia výmenného stola:
	LST-3015E	LST-4020E
Max. rozmery materiálu X x Y (mm):	3070 x 1550	4070 x 2050
Počet paliet:	2	2
