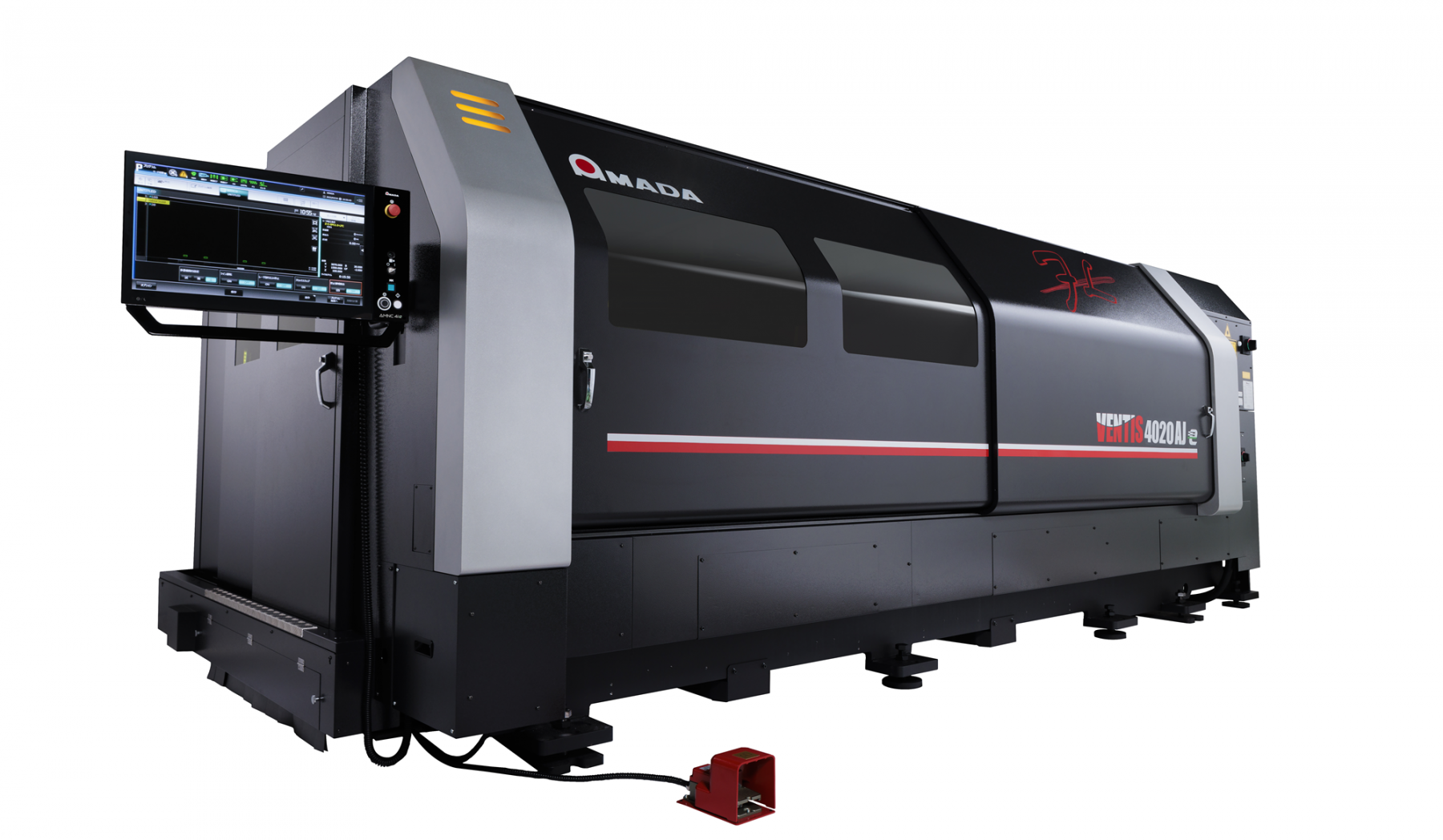

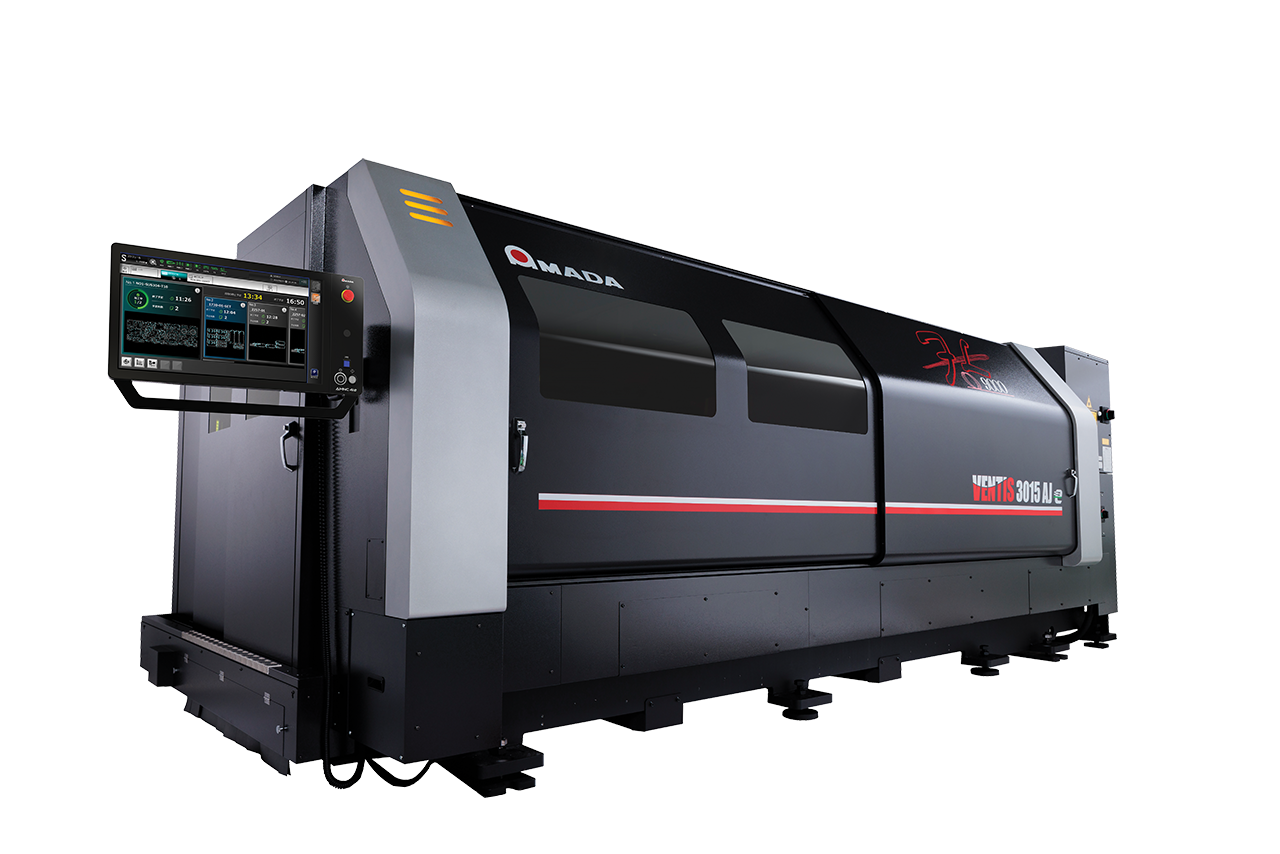

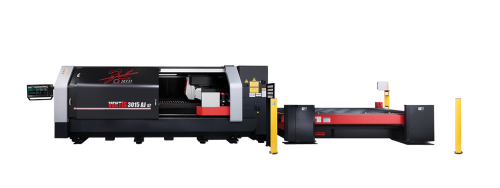

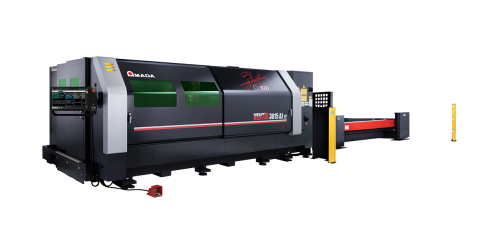

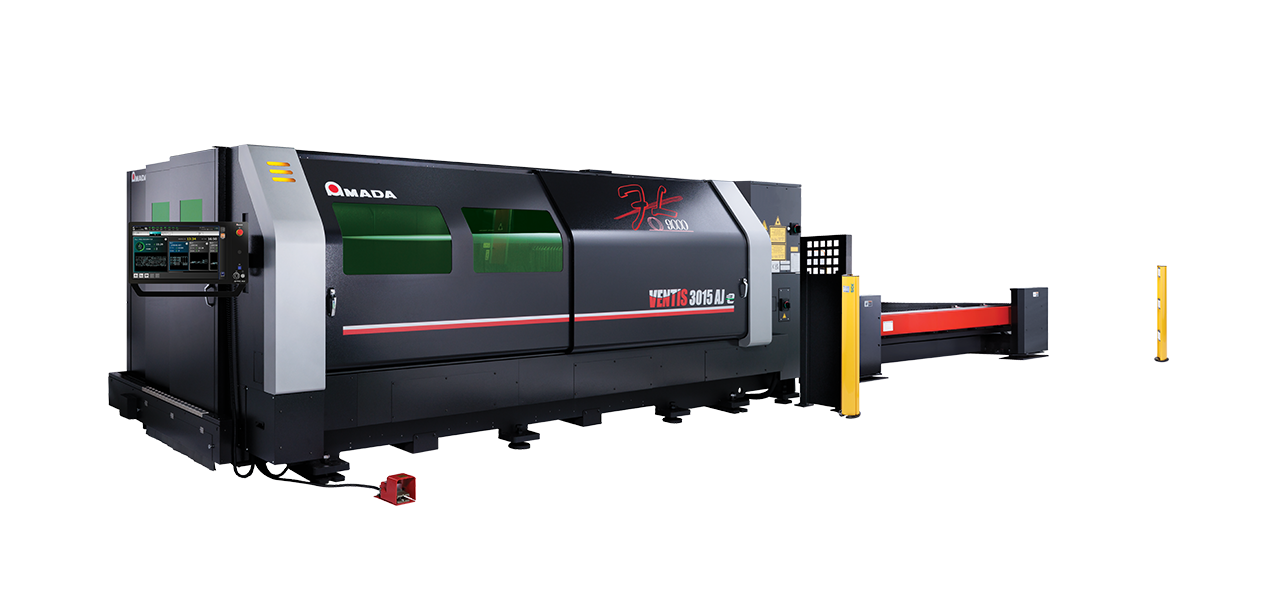

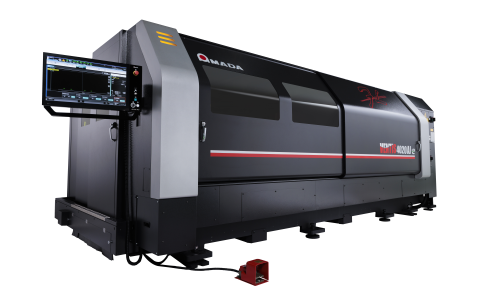

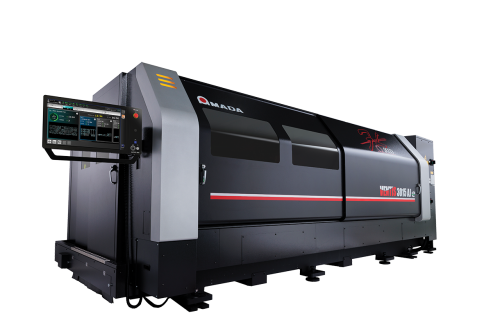

VENTIS-AJeSERIES

Laserové rezanie rôznych materiálov a hrúbok s technológiou riadeného kmitania laserového lúča

Inovatívna LBC technológia - technológia riadeného kmitania lúča
Dostupná 4, 6 a 9 kW verzia
Menšia spotreba energie s maximalizáciou rezného výkonu
Jednomodulový rezonátor bez použitia kombainera

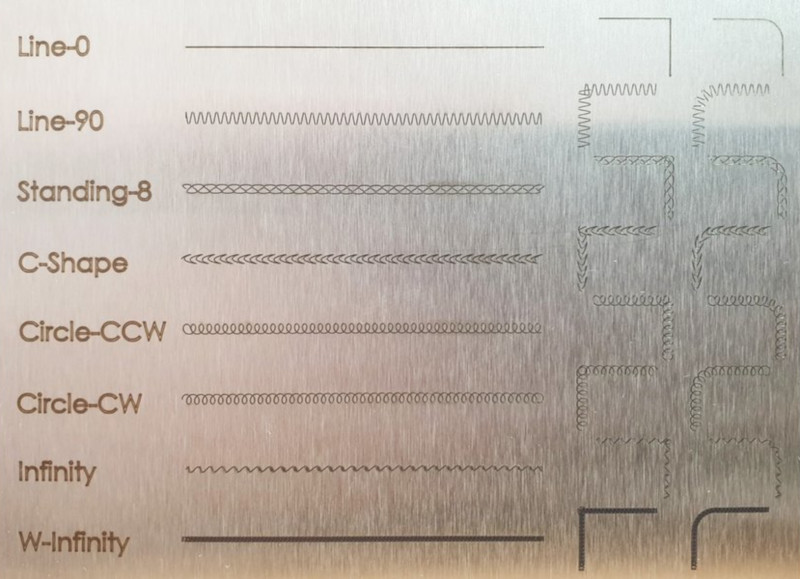

LBC technológia - celosvetovo prvá generácia vláknových laserov s riadeným kmitaním laserového lúča. Vyššia produktivita, vyššia kvalita, menšia spotreba energií, dostupná 4 kW, 6 kW a 9 kW verzia. Fiber laser VENTIS-AJe je prvý na svete, ktorý využíva AMADA Locus Beam Control (LBC) technológiu. Vďaka schopnosti kmitať v rôznych tvaroch s laserovým lúčom počas rezania, sme s pomocou LBC technológie schopní dosiahnuť výsledky, ktoré sa nikdy predtým nepodarilo docieliť.

Inovatívna LBC technológia

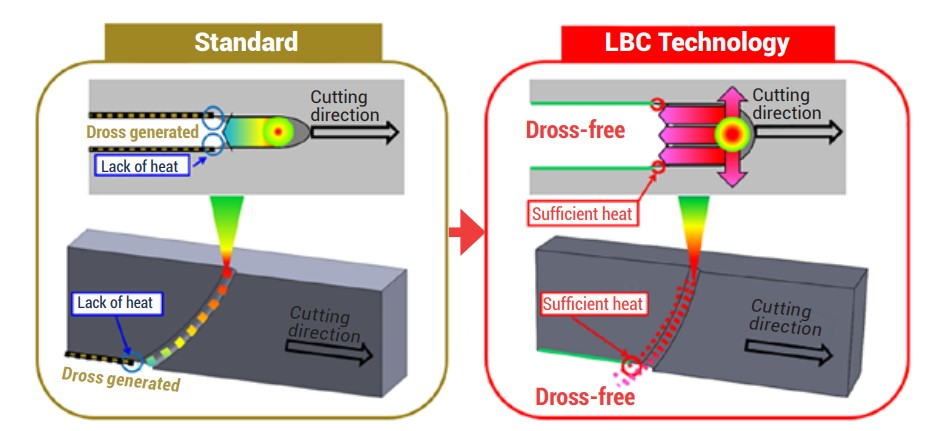

Rezanie bez opalov, rýchlosť rezania ekvivalentná strojom s oveľa vyšším výkonom a s možnosťou kontroly šírky rezu. V kombinácii s novým, Amadou vyvinutým 4kW/6kW diódovým modulom, rezonátor stroja VENTIS-AJe má veľmi kvalitný laserový lúč, ktorý je vhodný pre aplikáciu LBC technológie.

4kW rezonátor od spoločnosti AMADA využíva najvyšší výkon v priemysle spomedzi rezonátorov bez combinera. Toto poskytuje najvyššiu kvalitu lúča na svete v 4kW triede a plne využíva výhody LBC technológie od spoločnosti AMADA.

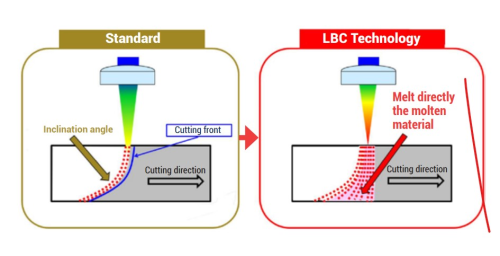

Laserové rezanie zahŕňa tavenie materiálu laserovým lúčom z povrchu a odstránenie roztaveného materiálu pomocným plynom. Úlohou je roztaviť materiál zostávajúci na prednej časti rezu. Technológia LBC umožňuje okamžité odstránenie roztaveného materiálu.

Automatizácia:

MP FLEXitAutomatizácia

Flexibilné a cenovo výhodné riešenie pre automatické nakladanie a vykladanie plechov do a z AMADA laserov typu FO.

VIAC INFO

ASF II 3015 EUAutomatizácia

Automatická zakladajúca veža materiálu pre laserové rezacie stroje s lietajúcou optikou, zaskladňujúca surový...

VIAC INFO

ASF II 3015 EU TWINAutomatizácia

Dvojitá automatická zakladajúca veža materiálu pre laserové rezacie stroje s lietajúcou optikou, zaskladňujúca...

VIAC INFO

AS LUL 3015Automatizácia

Automatická zakladajúca veža materiálu pre laserové rezacie stroje s lietajúcou optikou, zaskladňujúca surový...

VIAC INFO

TK 3015 EUAutomatizácia

Automatické odoberanie a triedenie dielov - vybavením laserového rezacieho stroja automatickým odoberaním, triedením...

VIAC INFO

Technické údaje

	VENTIS-3015AJe	VENTIS-3015AJe	VENTIS-3015AJe
Riadenie:	AMNC 4ie	AMNC 4ie	AMNC 4ie
Výkon rezonátora (W):	4000	6000	9000
Kontrolovateľné osi:	X,Y,Z os (tri osi kontrolované súčasne)+ B os	X,Y,Z os (tri osi kontrolované súčasne)+ B os	X,Y,Z os (tri osi kontrolované súčasne)+ B os
Posun po osi X x Y x Z (mm):	3070 x 1550 x 100	3070 x 1550 x 100	3070 x 1550 x 100
Maximálna rezná plocha X x Y (mm):	3070 x 1550	3070 x 1550	3070 x 1550
Maximálna rýchlosť posuvu X/Y (m/min):	170	170	170
Opakovateľná polohovacia presnosť (mm):	±0.01	±0.01	±0.01
Max. hmotnosť spracúvaného materiálu (kg):	920	920	920
Výška reznej plochy (mm):	940	940	940
*Rezateľné hrúbky materiálov (max.):**
Mäkká oceľ (mm):	25	25	30**
Nehrdzavejúca oceľ (mm):	20	25	30**
Hliník (mm):	15	25	25
Mosadz (mm):	10	15	18
Meď (mm):	8	12	12
Rozmery:
Dĺžka*** x šírka x výška (mm):	9511 x 2840 x 2236	9511 x 2840 x 2236	9511 x 2840 x 2236
Hmotnosť (kg):	8900	9100	TBC
	VENTIS-4020AJe	VENTIS-4020AJe	VENTIS-4020AJe
Riadenie:	AMNC 4ie	AMNC 4ie	AMNC 4ie
Výkon rezonátora (W):	4000	6000	9000
Kontrolovateľné osi:	X,Y,Z os (tri osi kontrolované súčasne)+ B os	X,Y,Z os (tri osi kontrolované súčasne)+ B os	X,Y,Z os (tri osi kontrolované súčasne)+ B os
Posun po osi X x Y x Z (mm):	4070 x 2050 x 100	4070 x 2050 x 100	4070 x 2050 x 100
Maximálna rezná plocha X x Y (mm):	4070 x 2050	4070 x 2050	4070 x 2050
Maximálna rýchlosť posuvu X/Y (m/min):	170	170	170
Opakovaná presnosť (mm):	±0.01	±0.01	±0.01
Max. hmotnosť spracúvaného materiálu (kg):	1570	1570	1570
Výška reznej plochy (mm):	940	940	940
*Rezateľné hrúbky materiálov (max.):**
Mäkká oceľ (mm):	25	25	25**
Nerezová oceľ (mm):	20	25	25**
Hliník (mm):	15	25	25
Mosadz (mm):	10	15	18
Meď (mm):	8	12	12
Rozmery:
Dĺžka*** x šírka x výška (mm):	11482 x 3340 x 2236	11482 x 3340 x 2236	11482 x 3340 x 2236
Hmotnosť (kg):	12400	12700	12700
Špecifikácia výmenného stola:
	LST-3015E	LST-4020E
Max. rozmery materiálu X x Y (mm):	3070 x 1550	4070 x 2050
Počet paliet:	2	2

*Maximálne hodnoty sú závislé od kvality materiálu a okolitých podmienok
** Bude potvrdené - hrúbka 30 mm pre LST 3015 E. 25 mm pre LST 4020 E.
*** Stroj + výmenník paliet (LSTe)

Špecifikácie, vzhľad a vybavenie sa môžu zmeniť bez predchádzajúceho upozornenia z dôvodu vylepšenia.
