ENSIS RISERIES

Laserové 2D rezanie plechov rôznych hrúbok a profilov

  • Unikátna jednotka riadenia modulácie lúča, pre 2D rezanie rôznych hrúbok a profilov
  • Rotačná os s dvojitým skľučovadlom
  • Dotyková sonda pre presné polohovanie
  • Možnosť rezať profily aj plechy podľa potreby, veľmi rýchla výmena


Prospekt Ensis RI (EN)

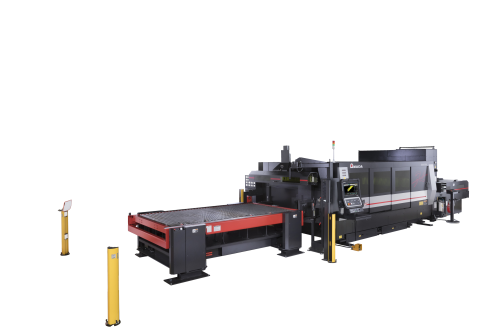

ENSIS RI
Stroje typového radu ENSIS AJ sú schopné významne navýšiť Vašu výrobnú kapacitu. Sú dostupné s výstupným výkonom fiber rezonátora 3,6,9 kW. Samotný rezonátor bol vyvinutým spoločnosťou AMADA, s použitím diódových modulov. Naviac varianty s výkonom 3,6,9 kW sú vybavené AMADA Auto-kolimačnou jednotkou, ktorý ponúka možnosť presne kontrolovať veľkosť bodu laserového lúča a pozíciu jeho ohniska, a umožňuje bezproblémové odstránenie roztaveného materiálu z reznej medzery.



Rýchla zmena pre viac možností

S využitím všetkých výhod ENSIS-AJ fiber laseru, ENSIS-RI prináša možnosti deliť rôzne druhy profilov a rúr. ENSIS-RI prichádza s variantmi 3,6 a 9 kW. S rýchlou zmenou medzi delením plechu a profilov a s novými funkciami na zníženie nastavovania a zvýšenia efektívnosti, ENSIS-RI prináša perfektnú platformu pre rozšírenie vášho biznisu.

Dotyková sonda

Rúry a profily sú rôzne tvarované (prehnuté, ohnuté, skrútené, stlačené) čo vytvára špecifické problémy. ENSIS-RI je vybavený dotykovou sondou, ktorá meria a nastavuje presné polohovanie. Toto je veľmi dôležite pre naspájané diely. Ak otvory nie sú zarovnané, spájanie môže byť problematické alebo až nemožné. Dotyková sonda môže skontrolovať dve strany profilu, či majú správnu výšku a podniknúť potrebné kroky, ak je to potrebné.

Synchrónne otáčanie dvojitého skľučovadla

Tak ako pri iných systémoch ENSIS-RI má hlavné skľučovadlo a podporné skľučovadlo, ktoré sú vedené synchrónne, aby bolo zabezpečené, že nedôjde k skrúteniu pri spracovaní. Tiež to znamená že nedochádza k poškriabaniu pri delení rúr, umožňuje to dodržať vysokú kvalitu výroby. Hlavné skľučovadlo zároveň posúva materiál, čo eliminuje potrebu posúvania materiálu do stroja počas spracúvania.

Technické údaje

ENSIS-3015AJ
Ovládanie:AMNC 3i
Ovládané osi:X,Y,Z osi (tri osi kontrolované súčasne) + B os
Posun v osi X x Y x Z (mm):3070 x 1550 x 200
Max. súvislý posun X/Y (m/min):170
Max. hmotnosť plochého materiálu (kg):920
Výška pracovného stola (mm):940


Údaje ROTARY INDEXU:
Uchopiteľný priemer - okrúhly profil (mm):Ø 19 - 220
Uchopiteľný priemer - štvorcový profil (mm):19 – 150
Uchopiteľný priemer - u/c profil (mm):19 – 150
Uchopiteľný priemer - l profil (mm):19 - 90
Priemer cez skľučovadlo (mm):Ø 19 - 220
Maximálna hmotnosť materiálu (kg):200
