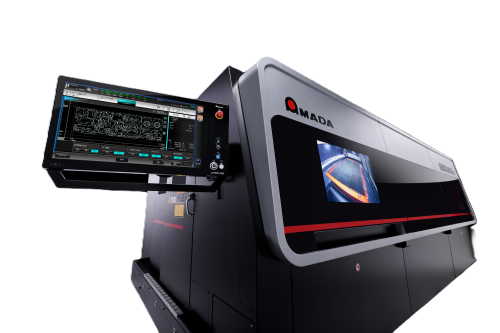

REGIUS-AJeSERIES

Laserové rezanie rôznych materiálov a hrúbok s lineárnym pohonom všetkých osí

Lineárne pohony všetkých osí
Unikátna variabilná jednotka riadenia módu laserového lúča
Automatické centrovanie lúča

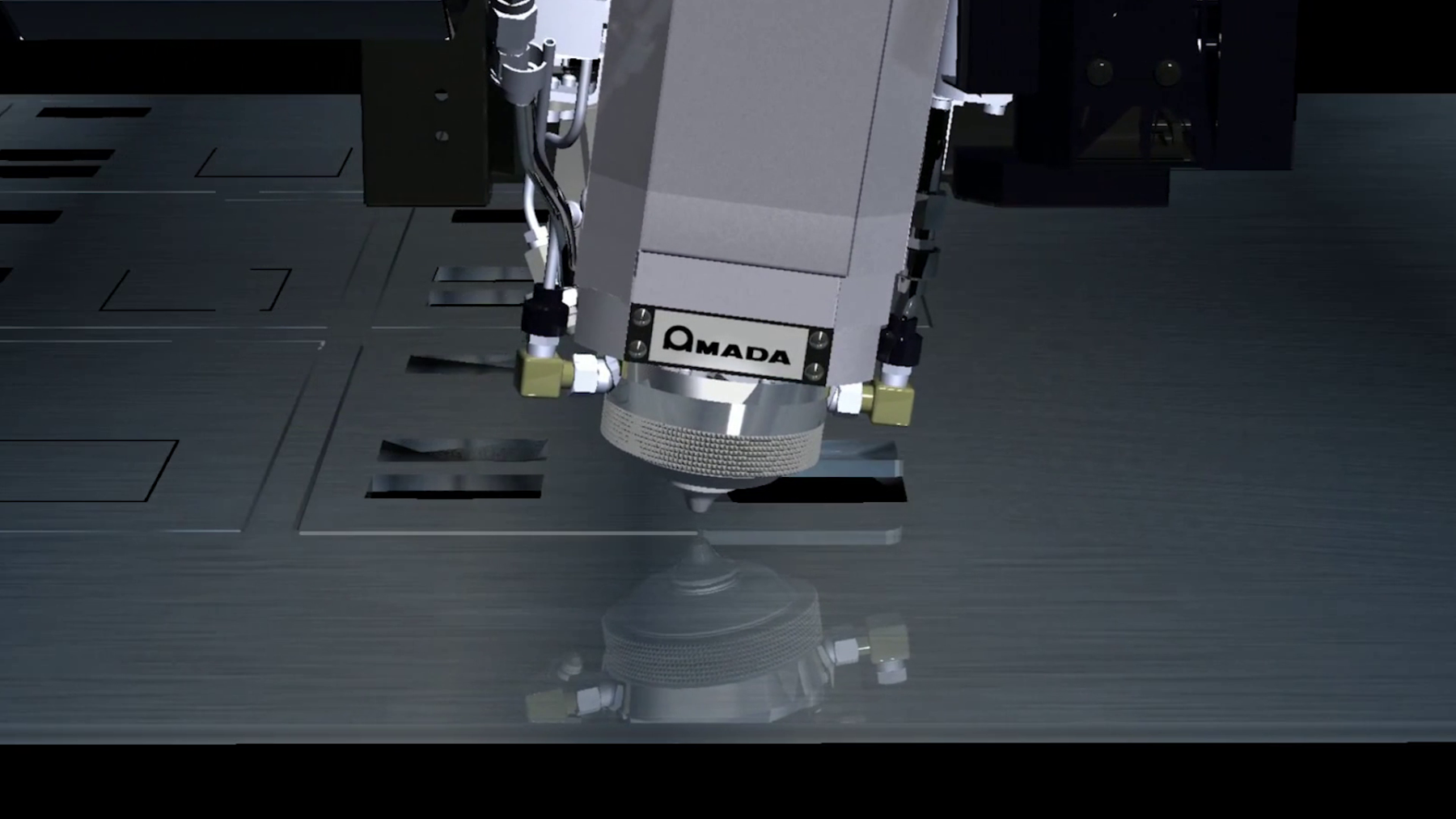

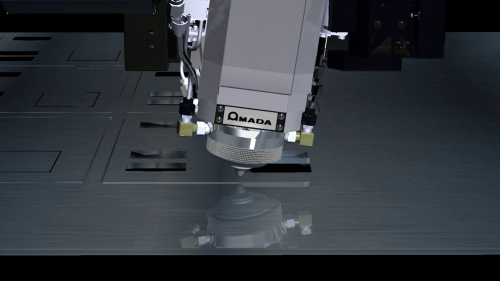

i-Nozzle checker
Riadenie módu lúča
S výkonom 6, 9, 12, 15 alebo 26 kW

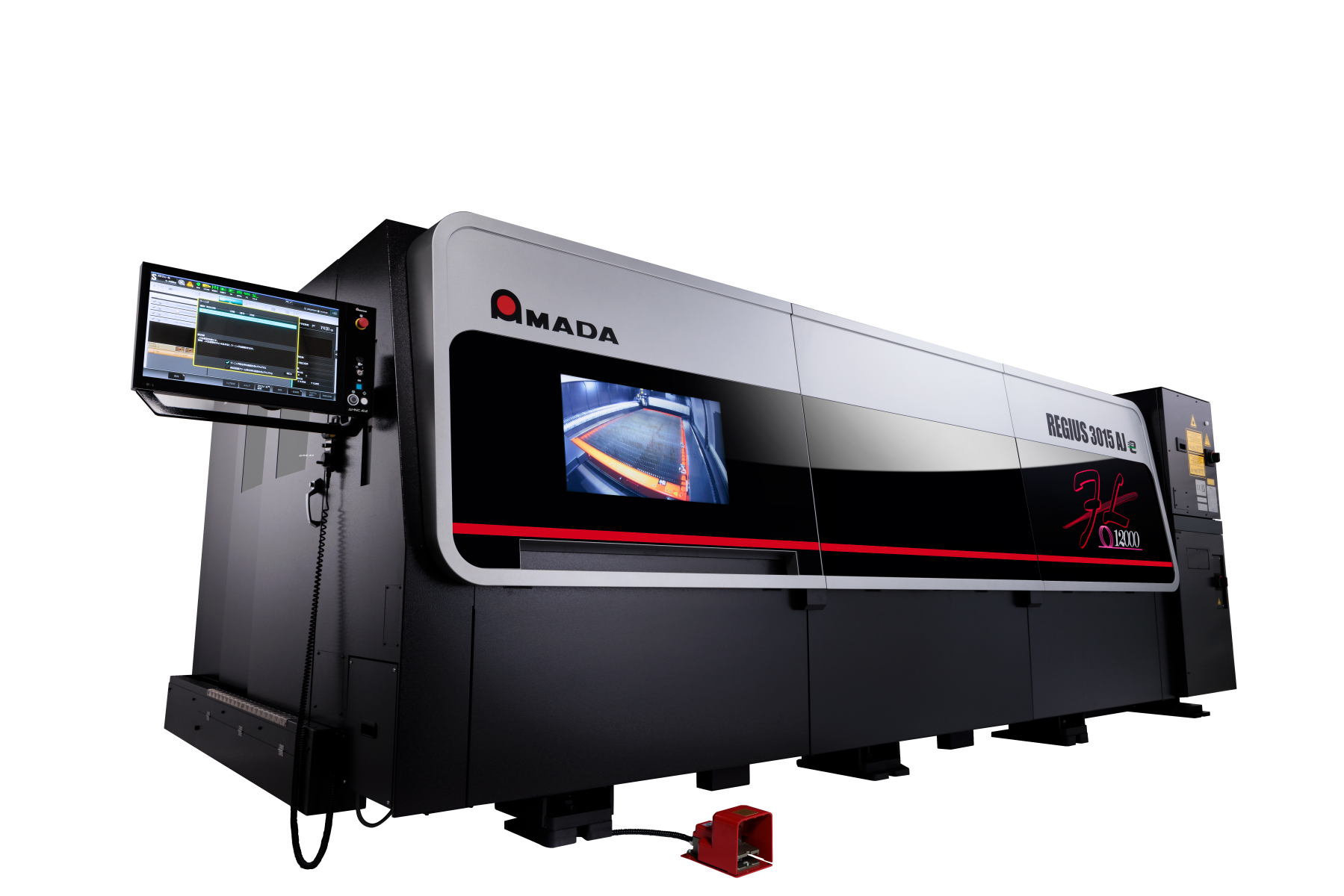

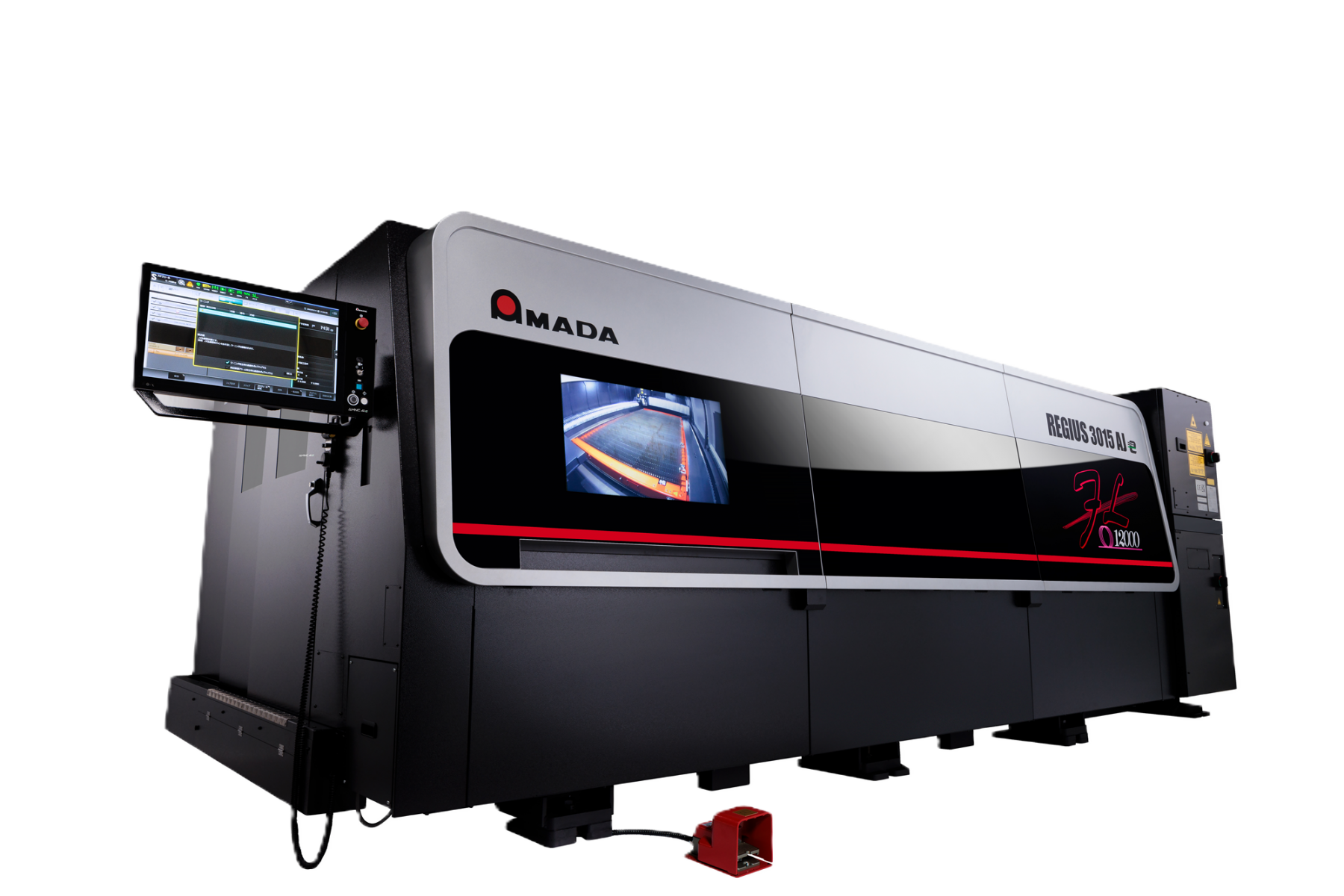

Kompletné lineárne pohony všetkých osí s kontrolou lúča a autonómnymi funkciami. 4 technológie kombinované v jednom super rýchlom, presnom laseri. REGIUS-AJe fiber laser systém zahŕňa lineárny pohon všetkých osí, AMADA originálny systém variabilnej jednotky nový Laser Integration System (špeciálne funkcie) a jednoduché ovládanie.

Extrémna rýchlosť a vysoká presnosť lineárnych pohonov technológie maximalizuje potenciál stroja a minimalizuje prestoje. Bežné problémy sú zvládnuté vďaka niekoľkým autonómnym funkciám ako automatické centrovanie lúča a pokročilé monitorovanie procesov, umožňujúce posun na ďalšiu úroveň rezania laserom.

TROJ-OSÍ LINEÁRNY pohon

Technológia lineárneho pohonu poskytuje vysokú rýchlosť pohybu z bodu do bodu a tiež veľkú presnosť aj pri týchto vysokých rýchlostiach. Spätná väzba s uzavretou slučkou zabezpečí, že presnosť zostáva vždy konzistentná. REGIUS-AJe má inteligentné ovládanie hlavy, čo ďalej zvyšuje produktivitu stroja tým, že sa pozerá dopredu na ďalší profil, ktorý sa má spracovať a kalkuluje najefektívnejší pohyb.

LASER INTEGRATION SYSTEM (LIS)

Nový laserový integrovaný systém obsahuje niekoľko autonómnych funkcií, ktoré umožňujú systému REGIUS-AJe dosiahnuť vysokú úroveň efektívnosti s minimálnym vstupom operátora, čo znižuje požiadavku na jeho skúsenostnú úroveň. i-Nozzle Checker má 3 automatické funkcie: kontrola stavu trysky, centrovanie trysky a kontrola stavu lúča. 3 ďalšie funkcie LIS sú: i-Process Monitor, automatická obnova pri kolízii a i-Optics Sensor (monitorovanie ochranného skla).

Automatizácia:

MP FLEXitAutomatizácia

Flexibilné a cenovo výhodné riešenie pre automatické nakladanie a vykladanie plechov do a z AMADA laserov typu FO.

VIAC INFO

ASF II 3015 EUAutomatizácia

Automatická zakladajúca veža materiálu pre laserové rezacie stroje s lietajúcou optikou, zaskladňujúca surový...

VIAC INFO

ASF II 3015 EU TWINAutomatizácia

Dvojitá automatická zakladajúca veža materiálu pre laserové rezacie stroje s lietajúcou optikou, zaskladňujúca...

VIAC INFO

AS LUL 3015Automatizácia

Automatická zakladajúca veža materiálu pre laserové rezacie stroje s lietajúcou optikou, zaskladňujúca surový...

VIAC INFO

TK 3015 EUAutomatizácia

Automatické odoberanie a triedenie dielov - vybavením laserového rezacieho stroja automatickým odoberaním, triedením...

VIAC INFO

Technické údaje

	REGIUS-3015AJe	REGIUS-3015AJe	REGIUS-3015AJe	REGIUS-3015AJe	REGIUS-3015AJe
Riadenie:	AMNC 4ie	AMNC 4ie	AMNC 4ie	AMNC 4ie	AMNC 4ie
Výkon rezonátora (W):	6000	9000	12000	15000	26000
Kontrolovateľné osi:	X,Y,Z os (tri osi ovládané súčasne) + B os	X,Y,Z os (tri osi ovládané súčasne) + B os	X,Y,Z os (tri osi ovládané súčasne) + B os	X,Y,Z os (tri osi ovládané súčasne) + B os	X,Y,Z os (tri osi ovládané súčasne) + B os
Posun v osi X x Y x Z (mm):	3070 x 1550 x 100	3070 x 1550 x 100	3070 x 1550 x 100	3070 x 1550 x 100	3070 x 1550 x 100
Maximálna rezná plocha X x Y (mm):	3070 x 1550	3070 x 1550	3070 x 1550	3070 x 1550	3070 x 1550
Maximálna rýchlosť posuvu X/Y (m/min):	340	340	340	340	340
Opakovateľná polohovacia presnosť (mm):	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01
Maximálna hmotnosť spracúvaného materiálu (kg):	920	920	920	920	920
Výška reznej plochy (mm):	940	940	940	940	940
*Rezateľné hrúbky materiálov (max.):**
Mäkká oceľ (mm):	25	25	25	30**	30**
Nehrdzavejúca oceľ (mm):	25	25	25	25	25
Hliník (mm):	25	25	25	25	25
Mosadz (mm):	15	18	18	18	18
Meď (mm):	12	12	12	15	15
Rozmery:
Dĺžka*** (mm):	10346	10346	10346	TBC	TBC
Šírka (mm):	2990	2990	2990	TBC	TBC
Výška (mm):	2450	2450	2450	TBC	TBC
Hmotnosť (kg):	11900	12000	12100	TBC	TBC

	REGIUS-4020AJe	REGIUS-4020AJe	REGIUS-4020AJe	REGIUS-4020AJe	REGIUS-4020AJe
Riadenie:	AMNC 4ie	AMNC 4ie	AMNC 4ie	AMNC 4ie	AMNC 4ie
Výkon rezonátora (W):	6000	9000	12000	15000	26000
Kontrolovateľné osi:	X,Y,Z os (tri osi ovládané súčasne) + B os	X,Y,Z os (tri osi ovládané súčasne) + B os	X,Y,Z os (tri osi ovládané súčasne) + B os	X,Y,Z os (tri osi ovládané súčasne) + B os	X,Y,Z os (tri osi ovládané súčasne) + B os
Posun v osi X x Y x Z (mm):	4070 x 2050 x 100	4070 x 2050 x 100	4070 x 2050 x 100	4070 x 2050 x 100	4070 x 2050 x 100
Maximálna rezná plocha X x Y (mm):	4070 x 2050	4070 x 2050	4070 x 2050	4070 x 2050	4070 x 2050
Maximálna rýchlosť posuvu X/Y (m/min):	340	340	340	340	340
Opakovateľná polohovacia presnosť (mm):	± 0.01	± 0.01	± 0.01	± 0.01	± 0.01
Maximálna hmotnosť spracúvaného materiálu (kg):	1570	1570	1570	1570	1570
Výška reznej plochy (mm):	940	940	940	940	940
*Rezateľné hrúbky materiálov (max.):**
Mäkká oceľ (mm):	25	25	25	25**	25**
Nehrdzavejúca oceľ (mm):	25	25	25	25	25
Hliník (mm):	25	25	25	25	25
Mosadz (mm):	15	18	18	18	18
Meď (mm):	12	12	12	15	15
Rozmery:
Dĺžka*** (mm):	12174	12174	12174	TBC	TBC
Šírka (mm):	3199	3199	3199	TBC	TBC
Výška (mm):	2450	2450	2450	TBC	TBC
Hmotnosť (kg):	14900	15000	15100	TBC	TBC

*Maximálne hodnoty sú závislé od kvality materiálu a okolitých podmienok
** Bude potvrdené - hrúbka 30 mm pre LST 3015 E. 25 mm pre LST 4020 E.

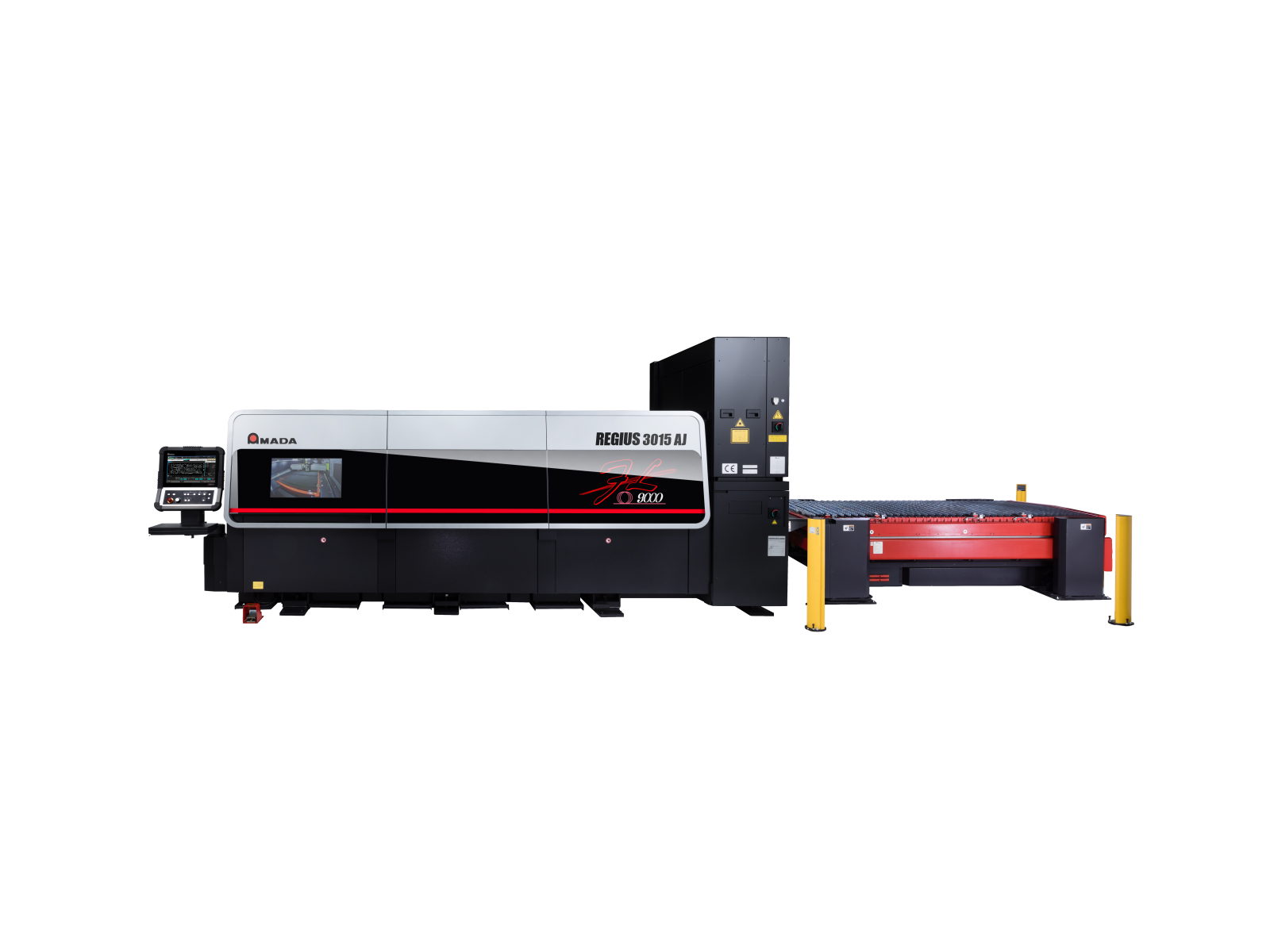

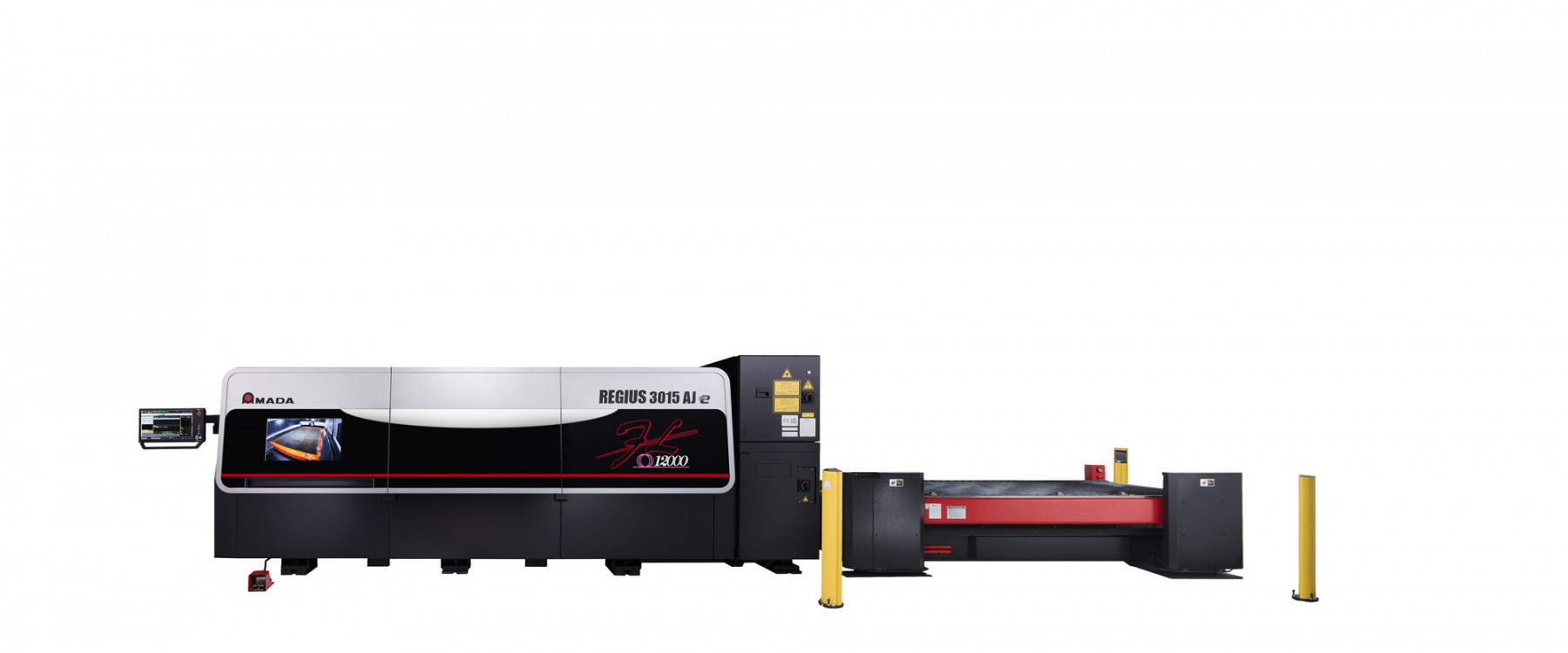

*** Stroj + výmenník paliet (LSTe)

Špecifikácie, vzhľad a vybavenie sa môžu zmeniť bez predchádzajúceho upozornenia z dôvodu vylepšenia.
