ORSUSSERIES

Ideálne ako vstupné riešenie pre spoľahlivé laserové rezanie s možnosťou budúcej automatizácie.

Automatický konvertor režimu
Rôzne laserové integračné systémy (LIS)
Najnovšia generácia riadenia AMNC 4ie, kompatibilita s V-factory a IoT, mobilný HMI
Dostupná 3, 6 a 8 kW verzia
Pripravený na automatizáciu

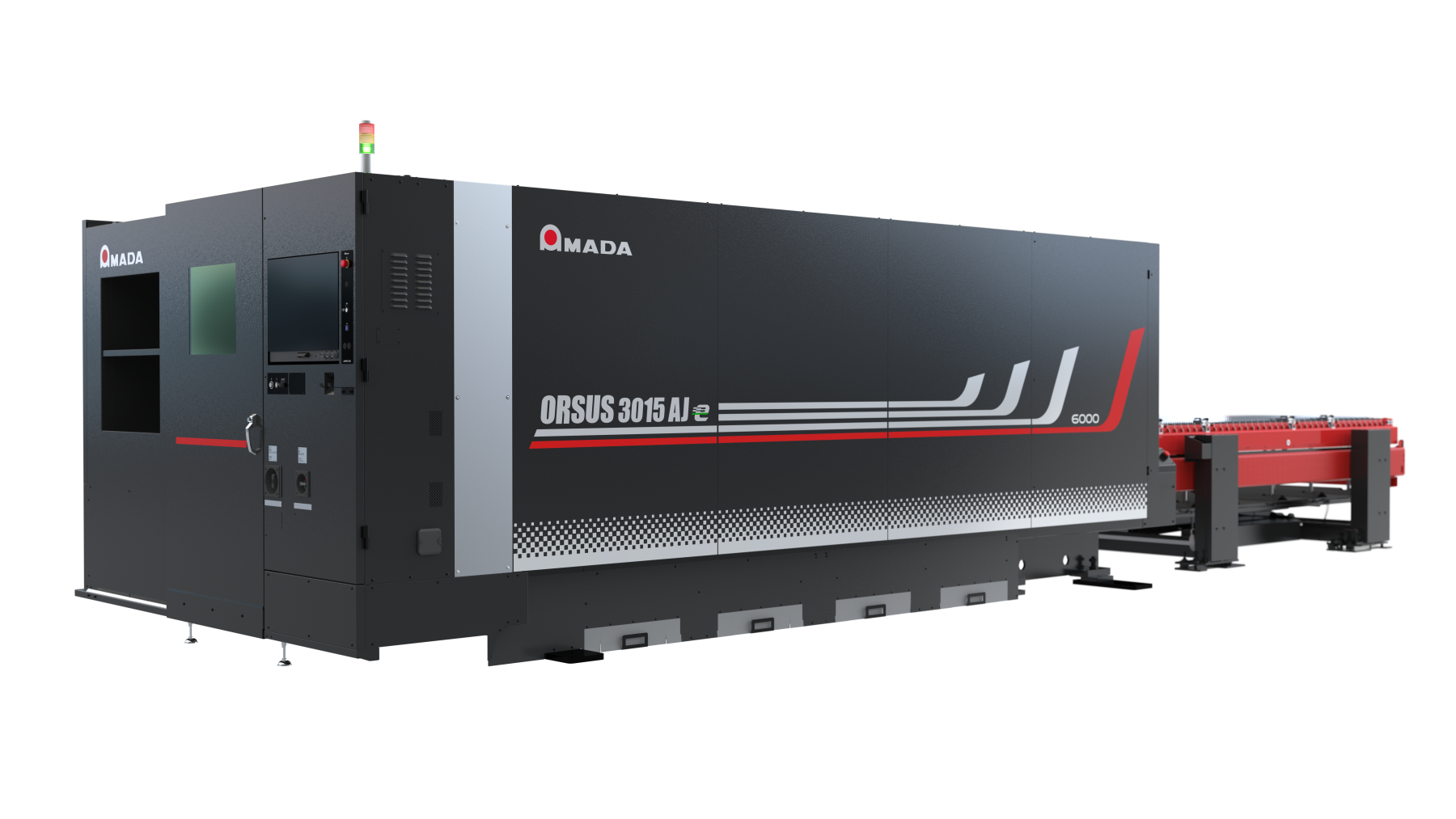

ORSUS-3015AJe je riešenie od spoločnosti AMADA pre spoločnosti, ktoré chcú vytvoriť pevný základ pre svoj prvý krok do sveta vysokorýchlostného a presného laserového rezania. Vytvára perfektný východiskový bod pre každého výrobcu s dostupnými úrovňami výkonu od 3 do 8 kW a celou škálou pokročilých technológií a funkcií, čo mu umožňuje prispôsobiť sa mnohým výrobným prostrediam. ORSUS-3015AJe je plne vybavený veľkým množstvom funkcií navrhnutými na zlepšenie kvality rezania, spoľahlivosti a jednoduchosti používania.

AUTOMATICKÝ KONVERTOR REŽIMU

Automatický konvertor režimu plynule prepína laserový lúč z vysoko zaostreného lúča, používaného na prepal a rezanie tenkých materiálov, na široký a stabilný lúč na spracovanie hrubých plechov. Toto prepínanie je okamžité a automaticky riadené laserom, takže sa dá vykonať medzi prepalom a rezaním a plne využíva oba typy lúča pre akýkoľvek materiál. Okrem toho je možné pre celý rozsah materiálov použiť jednu zaostrovaciu šošovku.

LASEROVÉ INTEGRAČNÉ SYSTÉMY (LIS)

ORSUS-3015AJe je plne vybavený veľkým množstvom funkcií systémov LIS od spoločnosti AMADA, ako napríklad automatický systém detekcie kolízie hlavy a i-Optics Sensor na monitorovanie opotrebovania ochranného skla. Súčasťou je aj systém i-Process Monitoring, ktorý detekuje chyby počas rezania alebo prepalu a pokúša sa ich opraviť bez zastavenia výroby.

Kľúčová je flexibilita – ORSUS-3015AJe je kompatibilný s väčšinou automatizačných riešení AMADA.

NOVÉ RIADENIE AMNC 4ie

Najnovšia generácia numerického riadenia AMNC 4ie je navrhnutá tak, aby bola intuitívna a rýchla. Nový režim „sprievodcu pri spustení a údržbe“ podporuje menej skúsených operátorov pri každodenných úlohách, zatiaľ čo aktualizovaný nástroj histórie stroja zobrazuje údaje o účinnosti a spotrebe energie.

Ďalšou funkciou je systém i-Camera Assisted System (i-CAS), kde interná kamera nasníma rezaný plech a automaticky vloží diely do dostupného priestoru – alebo umožní operátorovi ich presúvať, otáčať a umiestňovať pomocou dotykovej obrazovky.

AMNC 4ie je tiež kompatibilný s mobilným HMI AMADA, čo umožňuje diaľkové monitorovanie stroja prostredníctvom interných kamier a alarmového systému.

VZDIALENÁ PODPORA

Vďaka plnej kompatibilite s AMADA systémami V-factory a IoT je k dispozícii aj vzdialená podpora. V-factory umožňuje zhromažďovanie a analýzu výrobných údajov, zatiaľ čo funkcie IoT umožňujú vzdialený prístup k laseru, ktorý pomáha s riešením problémov a diagnostikou, čím sa minimalizujú prestoje.

Automatizácia:

Technické údaje

	ORSUS-3015AJe	ORSUS-3015AJe	ORSUS-3015AJe
Výkon rezonátora (W):	3000	6000	8000
Typ rezonátora:	Fiber (vláknový) laser	Fiber (vláknový) laser	Fiber (vláknový) laser
Riadenie:	AMNC 4ie	AMNC 4ie	AMNC 4ie
Kontrolovateľné osi:	Osi X a Y (ozubený hrebeň a pastorok), os Z (guľôčková skrutka)	Osi X a Y (ozubený hrebeň a pastorok), os Z (guľôčková skrutka)	Osi X a Y (ozubený hrebeň a pastorok), os Z (guľôčková skrutka)
Posun v osi X x Y x Z (mm):	3070 x 1550 x 100	3070 x 1550 x 100	3070 x 1550 x 100
Maximálna rezná plocha X x Y (mm):	3070 x 1550	3070 x 1550	3070 x 1550
Maximálna rýchlosť posuvu X/Y (m/min):	170	170	170
Opakovateľná polohovacia presnosť (mm):	±0.01	±0.01	±0.01
Maximálna hmotnosť spracúvaného materiálu (kg):	920	920	920
Výška reznej plochy (mm):	940	940	940
Pohon:	AC servo pohon	AC servo pohon	AC servo pohon
*Rezateľné hrúbky materiálov (max.):**
Mäkká oceľ (mm):	12	22	25
Nerezová oceľ (mm):	15	25	25
Hliník (mm):	12	25	25
Mosadz (mm):	8	15	15
Meď (mm):	6	10	12
Rozmery:
Dĺžka (stroj + LSTE) x šírka x výška (mm):	9505 x 2840 x 2000	9505 x 2840 x 2000	9505 x 2840 x 2000
Hmotnosť (kg):	8943	8993	8993
Špecifikácia výmenného stola:	LST-3015E	LST-3015E	LST-3015E
Max. rozmery materiálu X x Y (mm):	3070 x 1550	3070 x 1550	3070 x 1550
Počet paliet:	2	2	2

* Maximálne hodnoty sú závislé od kvality materiálu a okolitých podmienok
