HG ATCSERIES

Výrazne skrátené nastavovacie časy, ideálne riešenie na spracovanie rôznych veľkostí dávok s komplexným rozložením nástrojov

  • Rýchle osadenie nástrojov
  • Štyri nezávislé manipulátory nástrojov
  • Automatické a bezpečné zaistenie nástroja pomocou hydraulických svoriek


Prospekt HG ATC (EN)

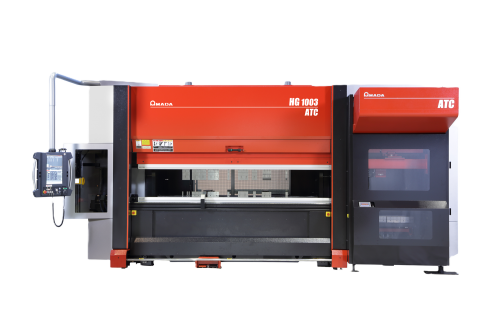

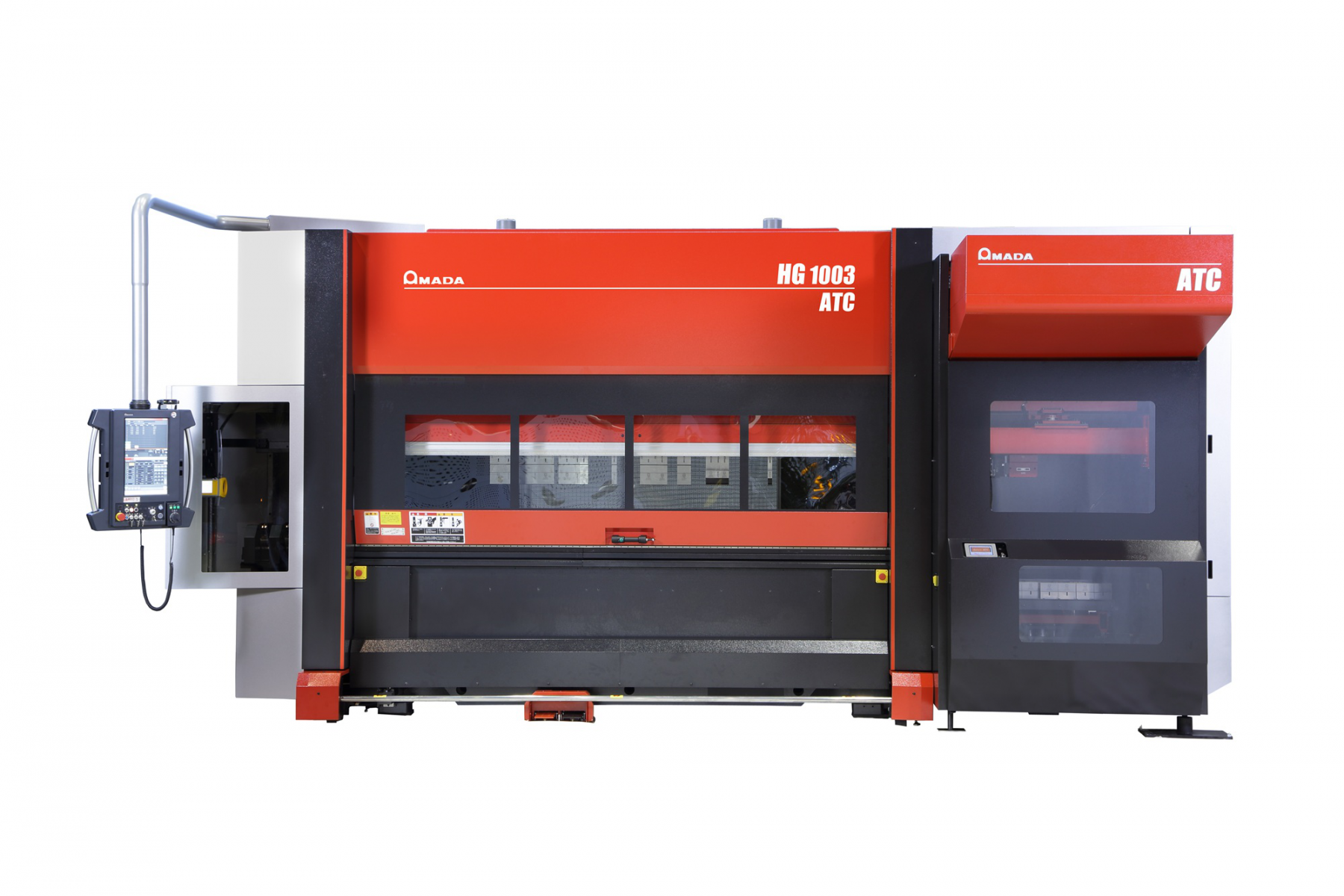

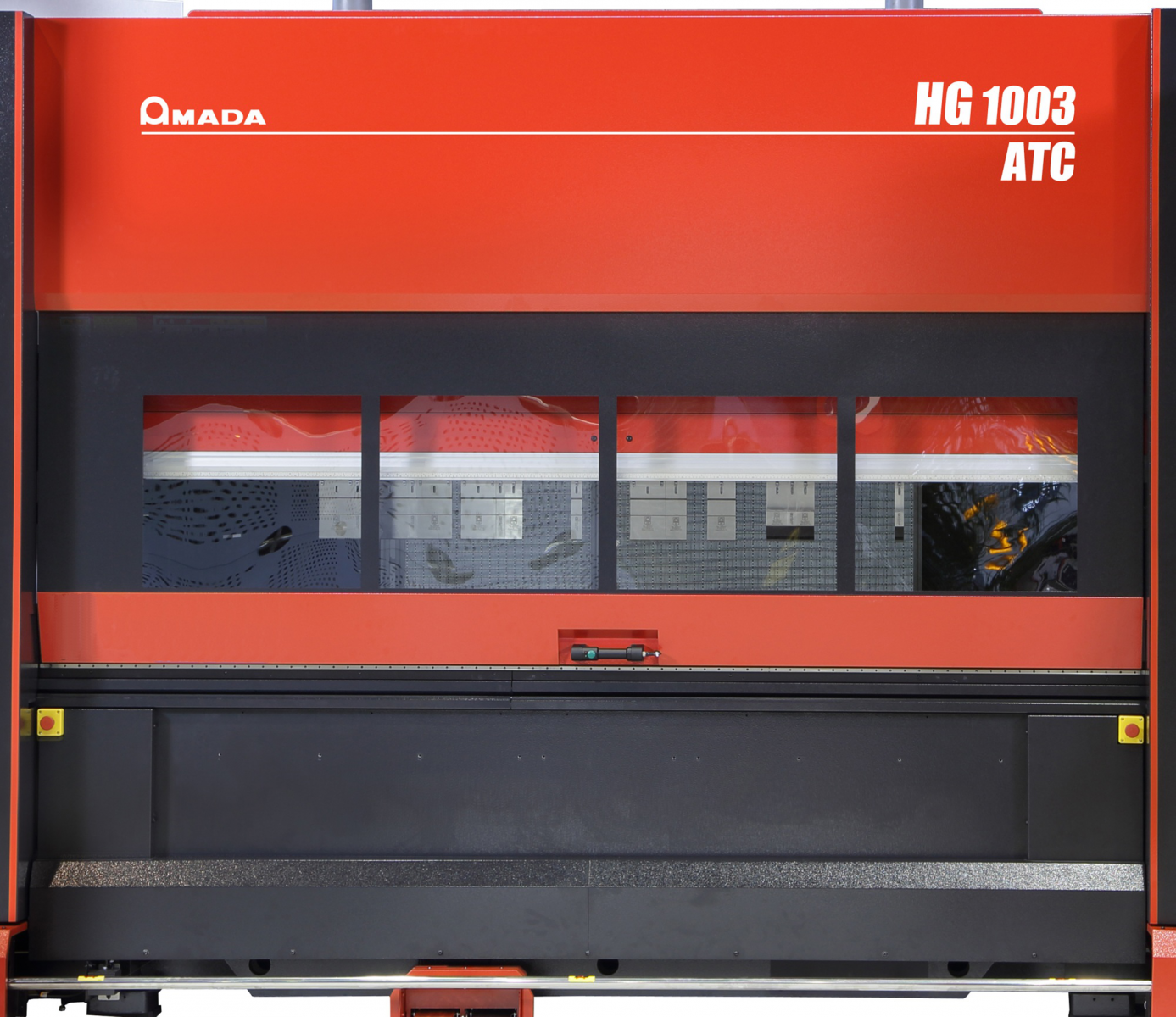

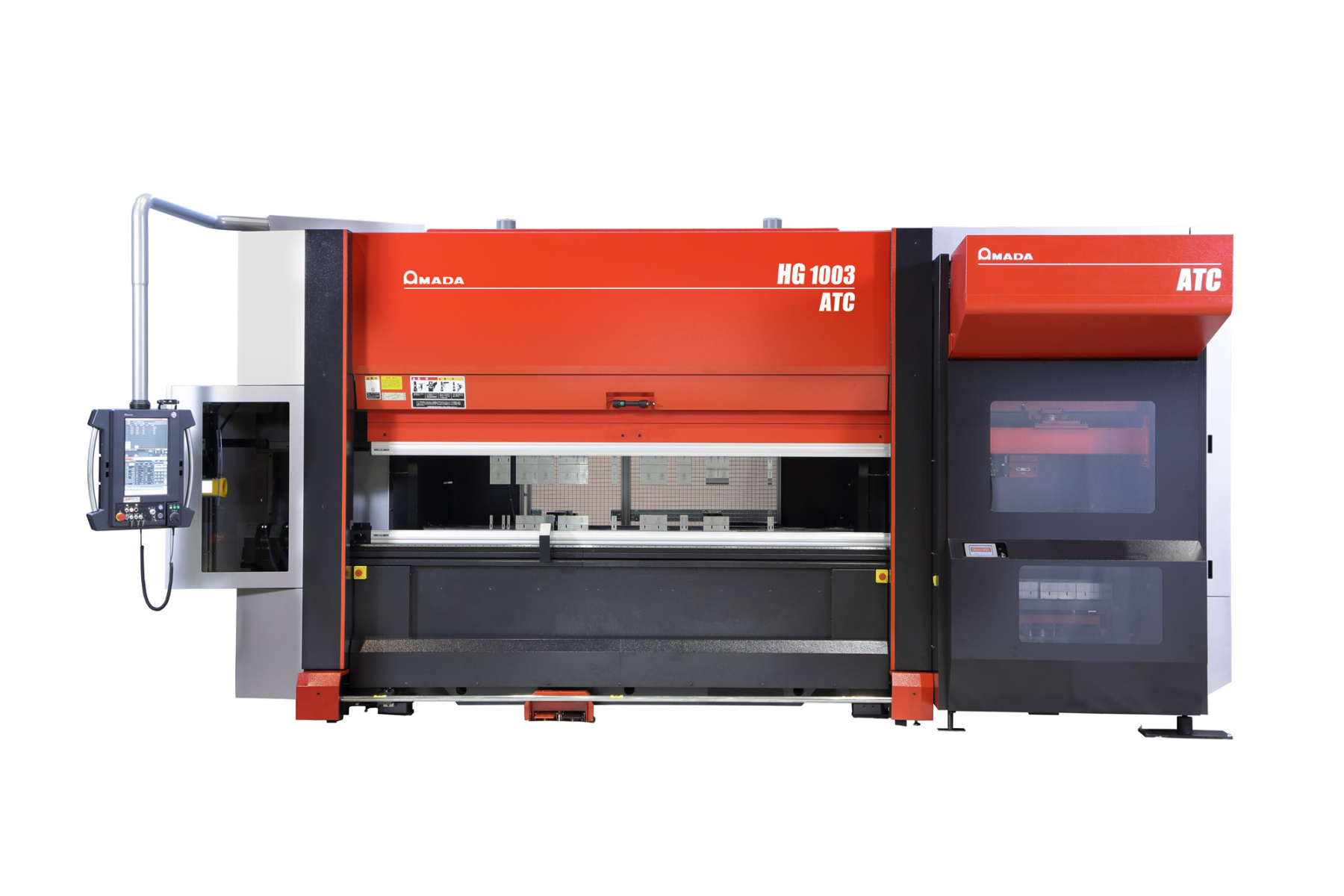

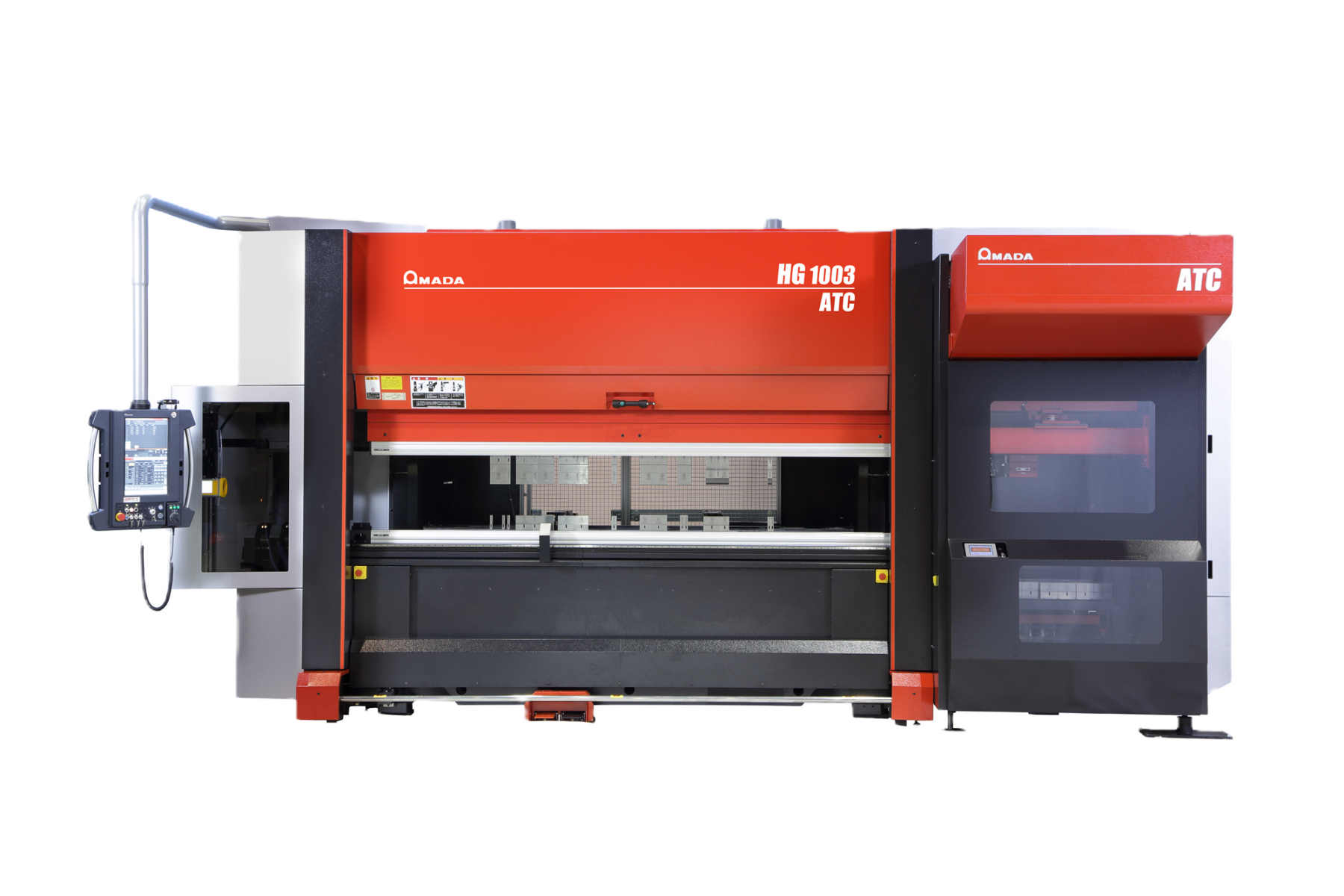

HG ATC

AMADA skonštruovala HG-ATC ako ideálne riešenie pre variabilné veľkosti a komplexné rozloženie nástrojov. Automatický výmenník nástrojov (ATC) dokáže načítať aj najzložitejšie usporiadanie nástrojov do troch minút a umožňuje operátorom s rôznymi úrovňami skúseností efektívne využívať tento ohýbací systém.

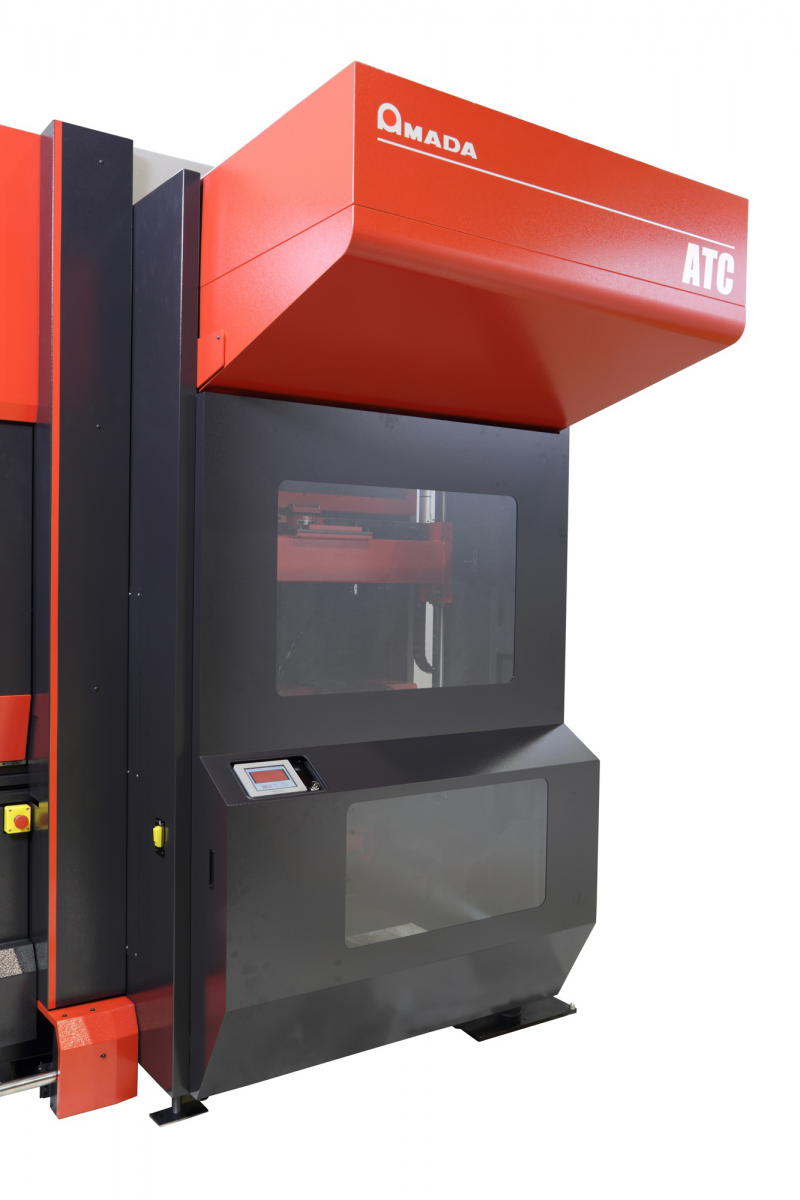

HG-ATC je vybavený automatickým výmenníkom nástrojov ATC (Automatic Tool Changer) a poskytuje bezkonkurenčnú flexibilitu a produktivitu. ATC je schopný uložiť 15 razníkov a 18 matríc (model 1003) alebo 18 razníkov a 25 matric (model 2204). Nájdenie a vloženie vhodných nástrojov je rýchle a efektívne. Štvorosí manipulátor systému presne vyberá a umiestňuje razníky a matrice zo zásobníka nástrojov, čím sa vyhýba nákladným oneskoreniam, ktoré sú zvyčajne spojené s konvenčnými výmenami nástrojov. Manipulátory sa môžu pohybovať nezávisle a inteligentný algoritmus zaručuje najlepší čas nastavenia.
Jednoduchým kliknutím, načítaním kódu Data Matrix, môžu byť všetky informácie o nástroji zaregistrované na server AMADA ID Tooling System.

Táto funkcia umožňuje inteligentnú správu informácií o nástroji pre stabilné ohýbanie a nastavenie.
AMADA Digipro je vysoko presné elektronické zariadenie na meranie uhla, ktoré prenáša nameraný uhol bezdrôtovo do NC ohraňovacieho lisu. Program sa potom automaticky upraví podľa potreby a poskytne presný uhol ohybu.

Technické údaje

HG-1003 ATC HG-2204 ATC
Dĺžka (mm):70628230
Šírka (mm):31563287
Výška (mm):29973325
Hmotnosť (kg):1050022400
Kapacita (kN):10002200
Dĺžka stola (mm):31104300
Vzdialenosť medzi stojinami (mm):27003760
Výška otvorenia (mm):596 (436)596 (436)
Zdvih (mm):250250
Bombírungové cylindre:23
Približovacia rýchlosť (mm/s):220220
Úpinka nástrojov:AMTS IIIAMTS III
Dĺžka držiaka nástroja (mm):30604250
Počet skladovacích pozícií (matrica):1825
Počet skladovacích pozícií (razník):1518
Dĺžka rozloženia nástrojov (mm):15-300015-4000
