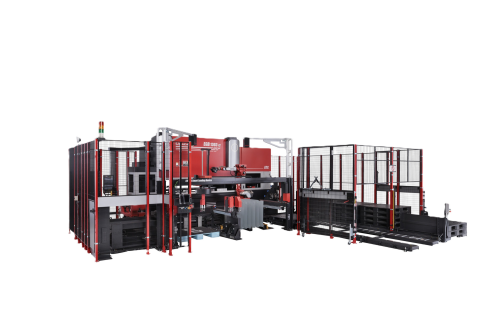

EG ARSERIES

Plne elektrický ohraňovací lis, vysoká rýchlosť a bezpečné ohýbanie malých a zložitých dielov

Automatizovaný systém s malým pôdorysom a veľkým výkonom
Zlepšená produktivita a znížený dopad na životné prostredie
Optimalizované ohýbanie malých dielov

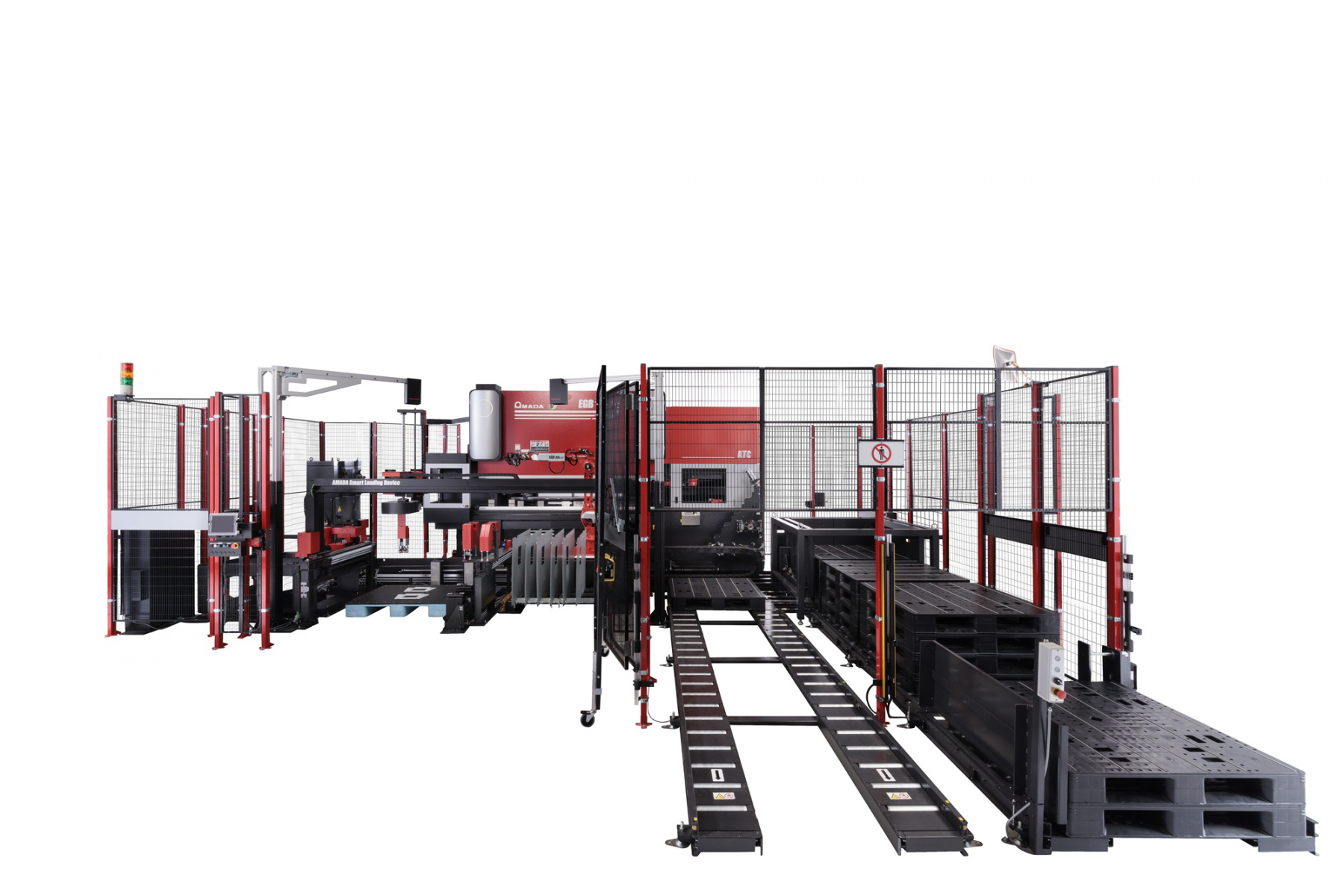

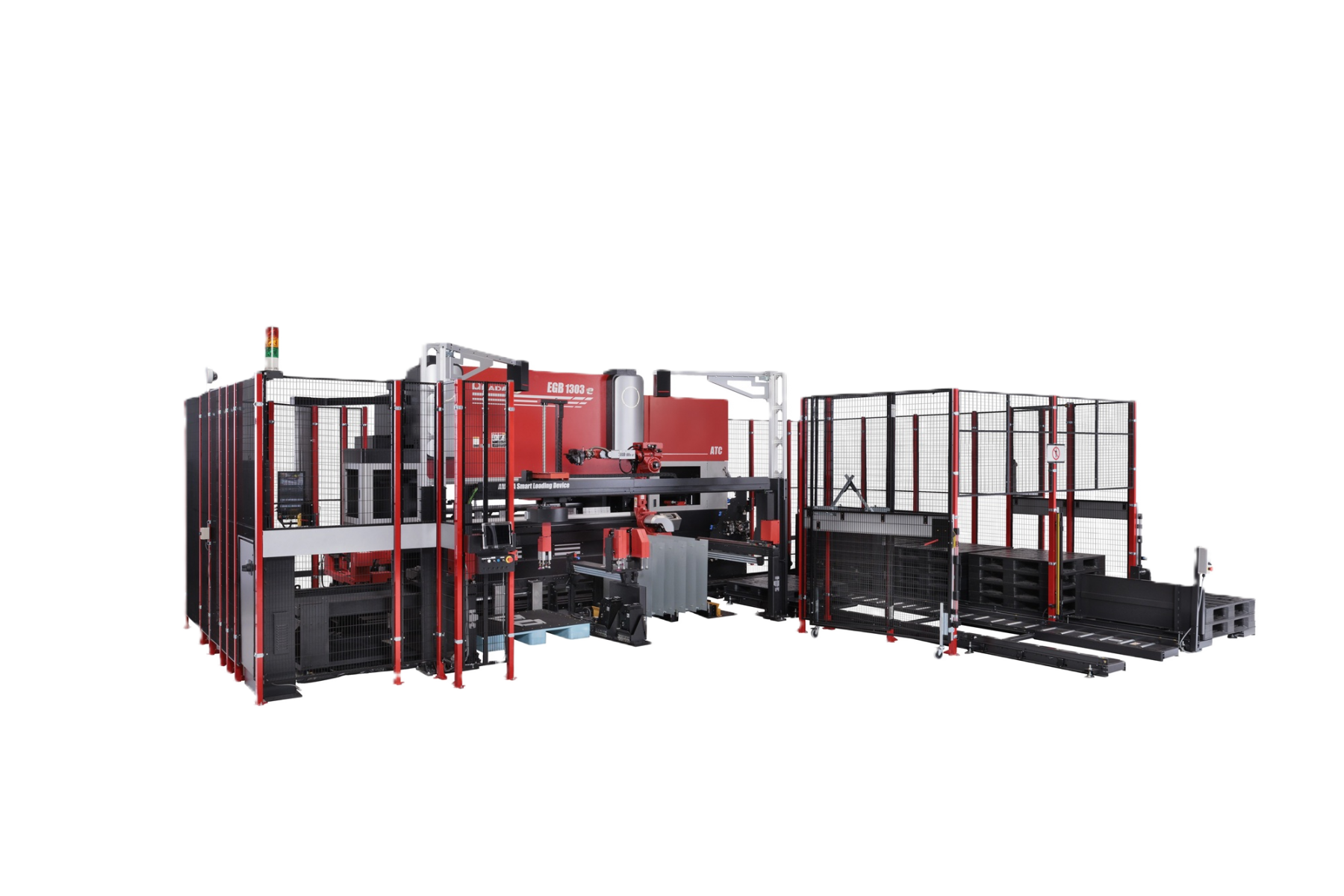

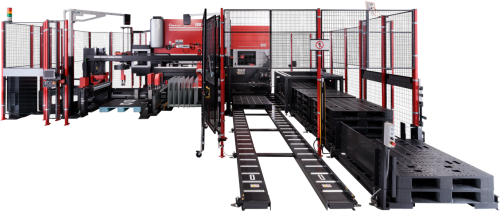

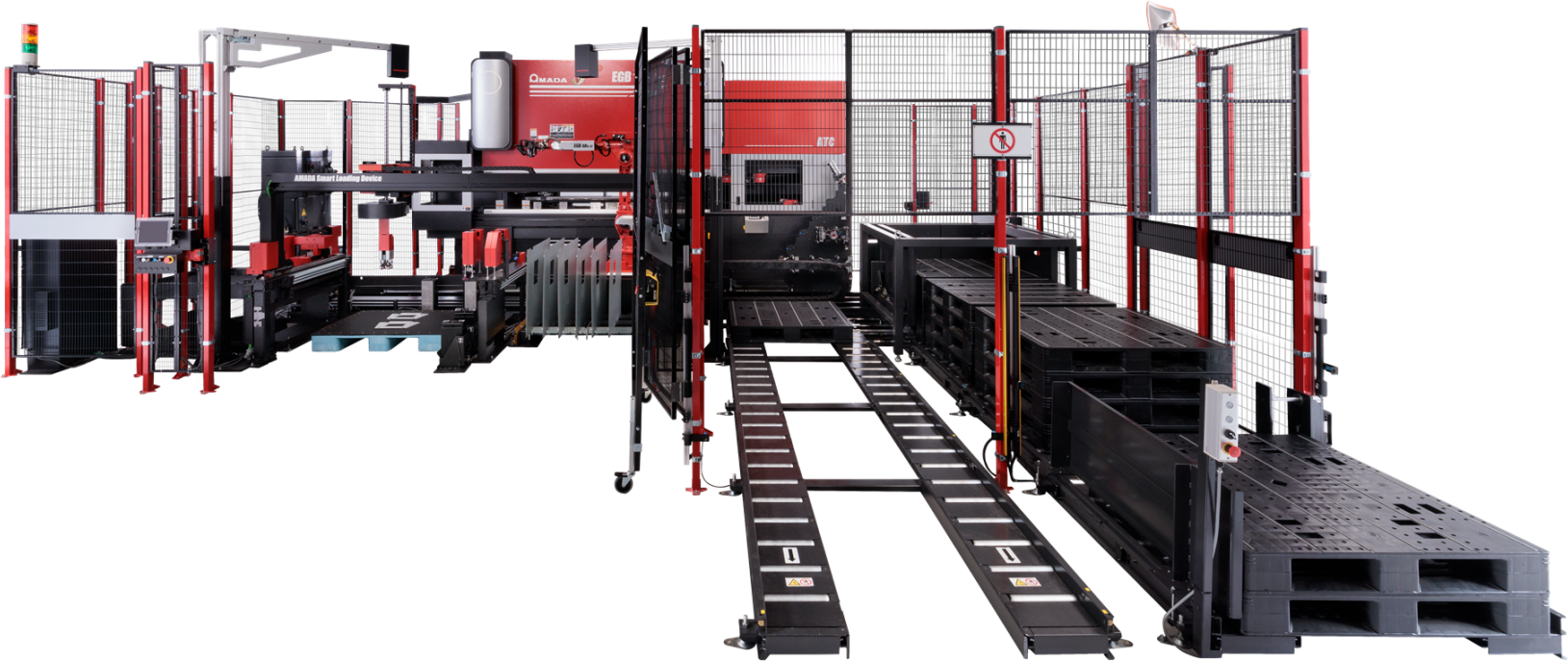

EG-6013AR využíva vysokorýchlostný, vysoko presný servo lis s prvým Dual Servo Press (DSP) pohonným mechanizmom na svete. Ohraňovací lis je kombinovaný s robotom pre optimálne ohýbanie malých dielov. Kombinácia presného ohraňovacieho lisu a robota ponúka trvalo vysokú a presnú produkciu. Malé časti, ktoré pri ručnej manipulácii predstavujú nebezpečné operácie, sa teraz dajú bezpečne a efektívne ohýbať.

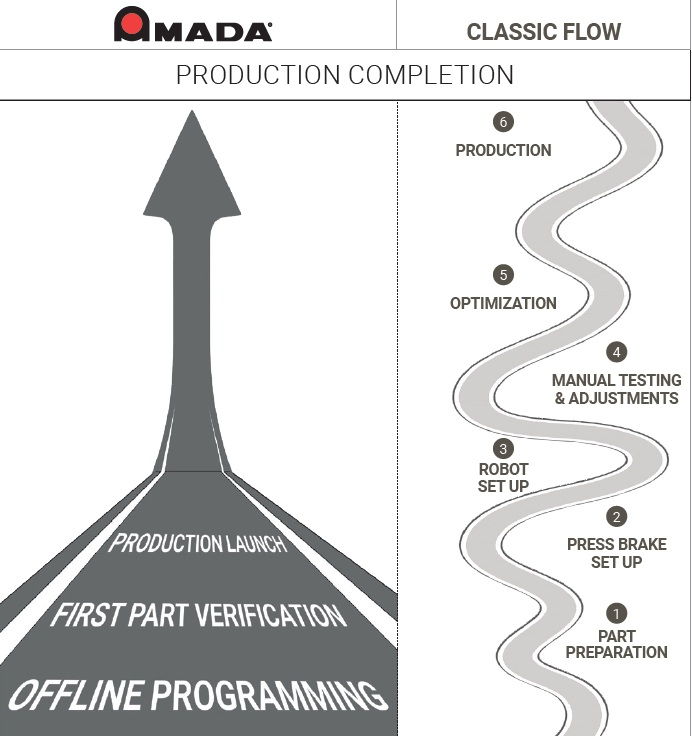

3D pohľady na diel, ktorý sa má ohýbať, sa vyberú z databázy a použijú sa na určenie podmienok spracovania dielu (polohy uchopenia robota, nástroje a sekvencia ohybu). Automatické generovanie pohybov robota eliminuje potrebu manuálneho učenia robota. Programy je možné vytvárať offline v kancelárii a rýchlo ich prenášať do zariadenia cez sieť.

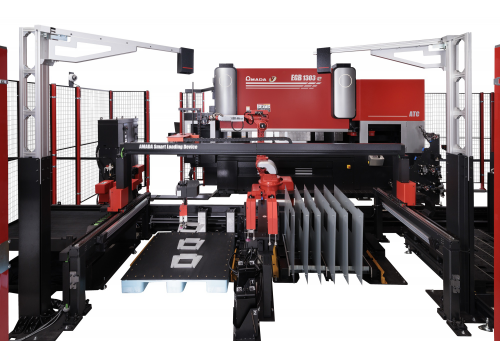

Nakladanie môže byť prevádzkované až v štyroch režimoch. Je možná zmiešaná výroba štandardným nakladačom, ale aj vertikálnym. Vertikálna ložná plocha sa používa v prípade špeciálnych dielov, ktoré sa nedajú stohovať naplocho. Detektor hrúbky plechu a miesto na prechytenie rozširujú rozsah spracovania.

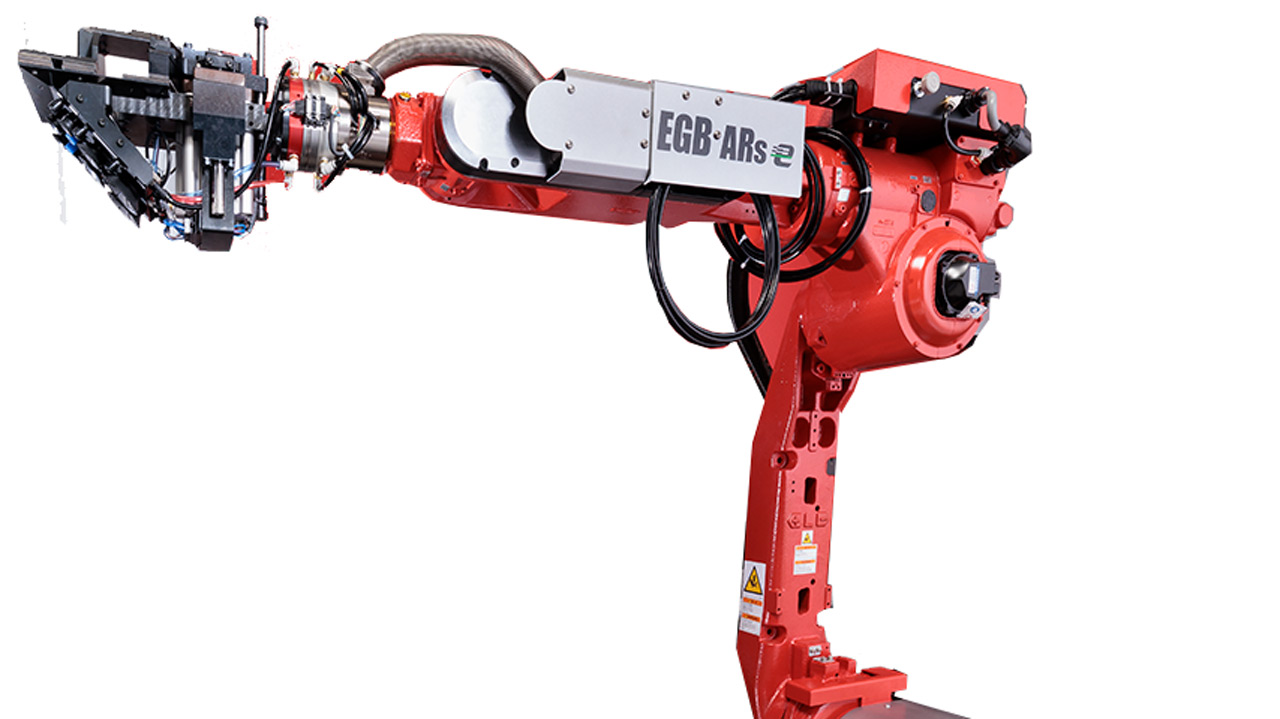

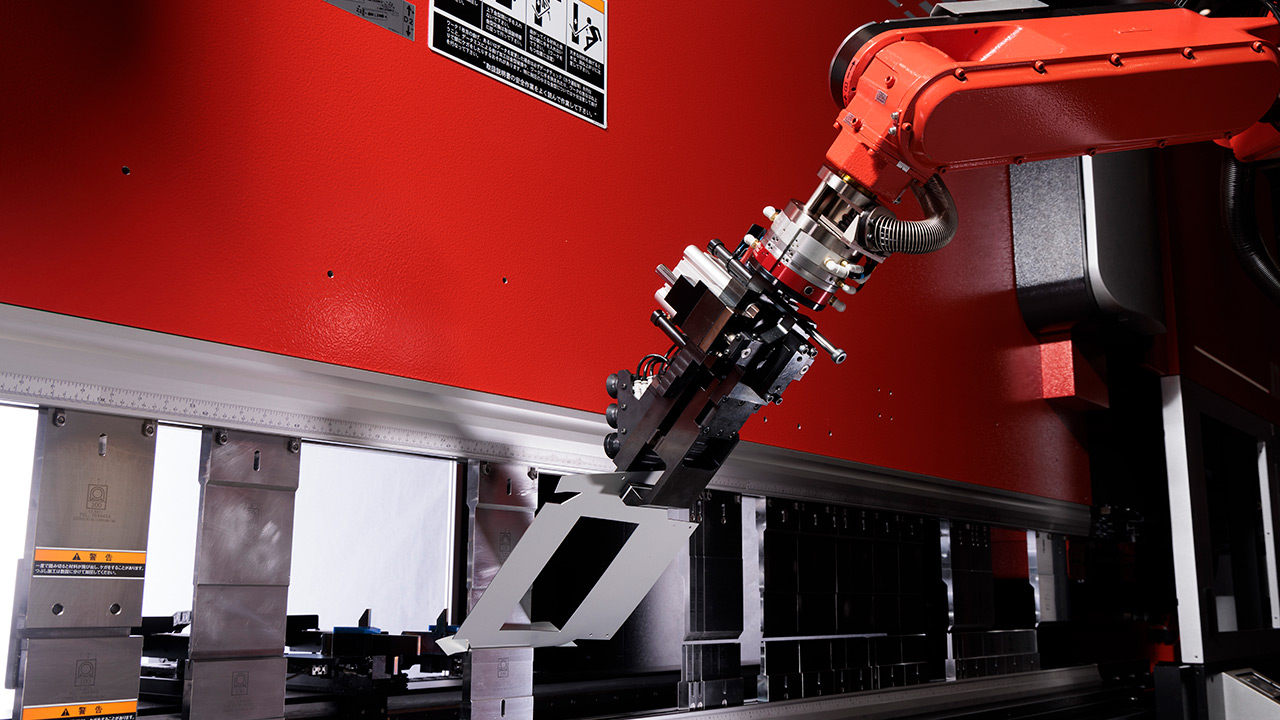

Robot bol špeciálne vyvinutý a optimalizovaný pre proces ohýbania. Rameno robota je schopné vstúpiť do ohraňovacieho lisu a ohýbať malé časti, ktoré by predtým nebolo možné automaticky ohnúť.
Výmenu nástrojov aj manipuláciu s obrobkom vykonáva jediný robot, ktorý dosahuje vysokorýchlostné ohýbanie pri zachovaní kompaktného pôdorysu.

Technické údaje

	EG-6013AR
Rozmerry (mm):	(d) 5045 x (š) 3610 x (v) 3028
Kapacita (kN):	600
Výška otvorenia (mm):	635
Zdvih (mm):	150
Približovacia rýchlosť (mm/s):	220
Rýchlosť ohýbania (mm/s):	25 (bez nasledovania robotom)
ROBOT:
Kompozícia osí:	6 osí + 1 posuvná os
Zaťaženie (kg):	10 (s uchopovačom)
Vzdialenosť pohybu (m):	3.2
Uchopovače - počet pre ohýbanie:	2 (kombinované)
Uchopovače - počet pre nástroje:	1
Zásobník nástrojov - počet pozícií pre nástroje:	10
Nakladanie - počet miest:	4
Nakladanie - veľkosť dielu (mm):	300 x 300
Nakladanie - stohovanie dielov (mm):	300
Vykladanie (opcia) - počet odkladacích prepraviek:	2
Vykladanie (opcia) - veľkosť dopravníka (mm):	550 x 2000
Vykladanie (opcia) - kapacita dopravníka (kg):	60
Max. veľkosť jedného dielu (mm):	300 x 300 x2.5
Min. veľkosť jedného dielu (mm):	40 x 80 x 0.6
