AE NTSERIES

Vysekávací lis so servoelektrickým pohonom

  • Power Vacuum systém
  • Servoelektrický pohon
  • Rýchle a nákladovo nenáročné riešenie


PROSPEKT AE NT (EN)
AE NT

AMADA má nainštalovaných viac ako 30 000 vysekávacích lisov po celom svete. Séria AE-NT stavia na našich vedomostiach a skúsenostiach, kombinuje originálnu vysoko pevnú konštrukciu „mostného rámu“ od spoločnosti AMADA, vysekávanie za pomoci servoelektrického pohonu, malý pôdorys a veľkú kapacitu nástrojového revolvera. Tieto faktory zaisťujú stabilne, vysokú rýchlosť a vysokú kvalitu spracovania aj tej najnáročnejšej výroby. Poskytuje veľa integrovaných funkcii a environmentálne zamerané a cenovo výhodné prevedenie.



Power Vacuum systém vytvára oblasť nižšieho tlaku pod matricou, aby vytiahol zvyšky po opracovaní z pracovného priestoru. Preto môžeme využiť menší prienik do matrice, čím zvyšujeme rýchlosť spracovania. Táto funkcia je dostupná aj pre väčšie stanice pomocou Slug Suction Unit.

Jemné kontúrovanie

Špeciálne otvory je teraz možné kvalitne spracovať bez potreby použitia špeciálne tvarovaných nástrojov. Tradične nebolo možné použiť razník menší ako hrúbka materiálu. To je teraz dosiahnuteľné pomocou Fine Contouring tool. Potreba dodatočného opracovania je eliminovaná a procesný čas je dramaticky znížený, zároveň počet úderov je zvýšený.
Jemné kontúrovanie

Rýchle zrazenie hrán a gravírovanie

Po vyseknutí je spodná strana obrobku skosená. Použitím špeciálnej matrice eliminujeme časovú náročnosť, taktiež aj potrebu dodatočného opracovania a manipulácie. Nástroje na odihlenie môžu byť vyrobené tak, aby zodpovedali šírke vášho vysekávacieho nástroja.

Názvy dielov, ohybové osi, poloha zvaru a iné dôležité informácie je možné rýchlo vyznačiť na diel pri 900 zásahoch/min, aby sme zefektívnili ďalšie operácie.

Automatizácia:

L III

L IIIAutomatizácia

Automatický systém pre nakladanie plechov

VIAC INFO
AS III MP

AS III MPAutomatizácia

Paletová veža s nakladacou a vykladacou funkciou

VIAC INFO
MP SheetCat

MP SheetCatAutomatizácia

Automatický systém pre bezobslužné nakladanie a vykladanie plechov

VIAC INFO
PR III

PR IIIAutomatizácia

Automatický systém pre odoberanie a ukladanie dielov

VIAC INFO

Technické údaje

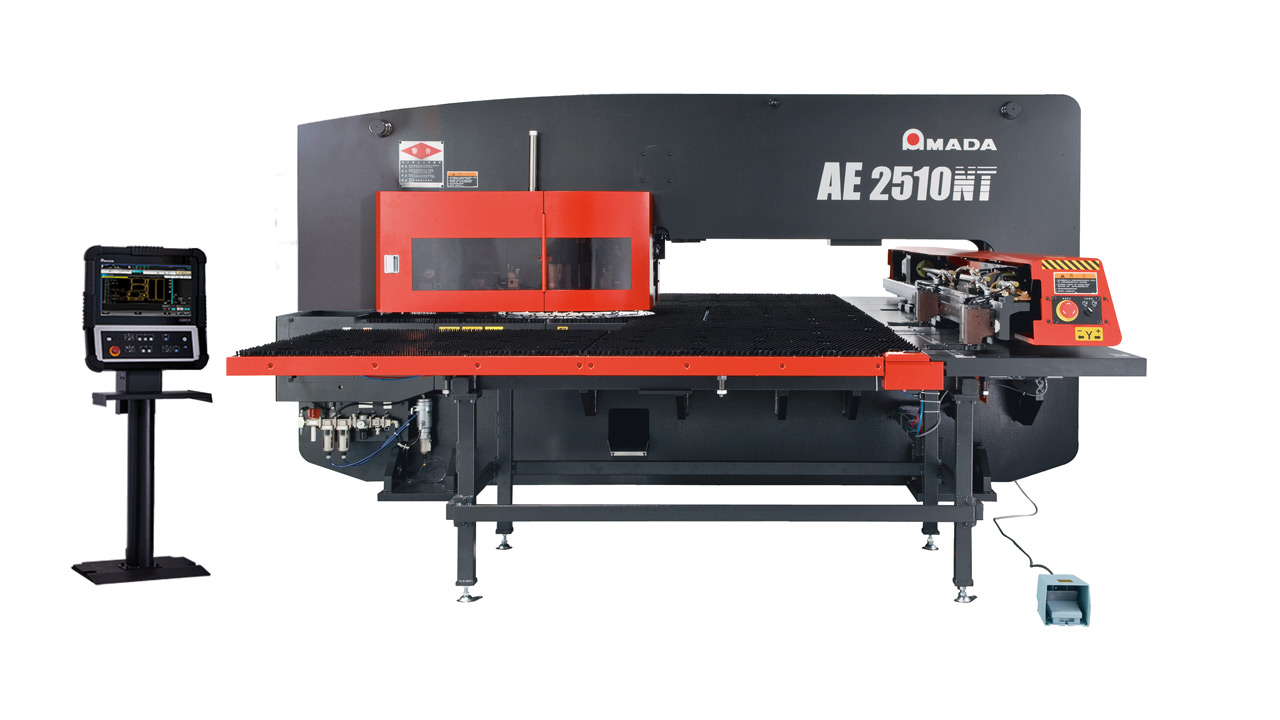

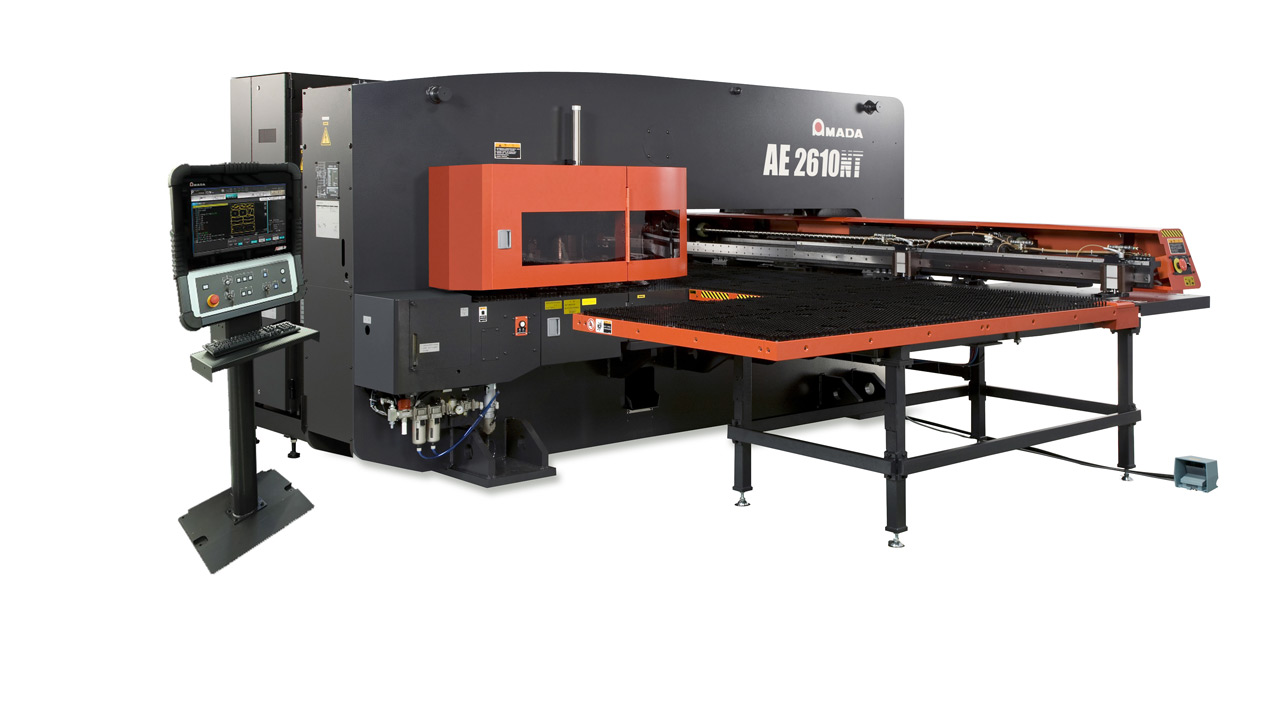

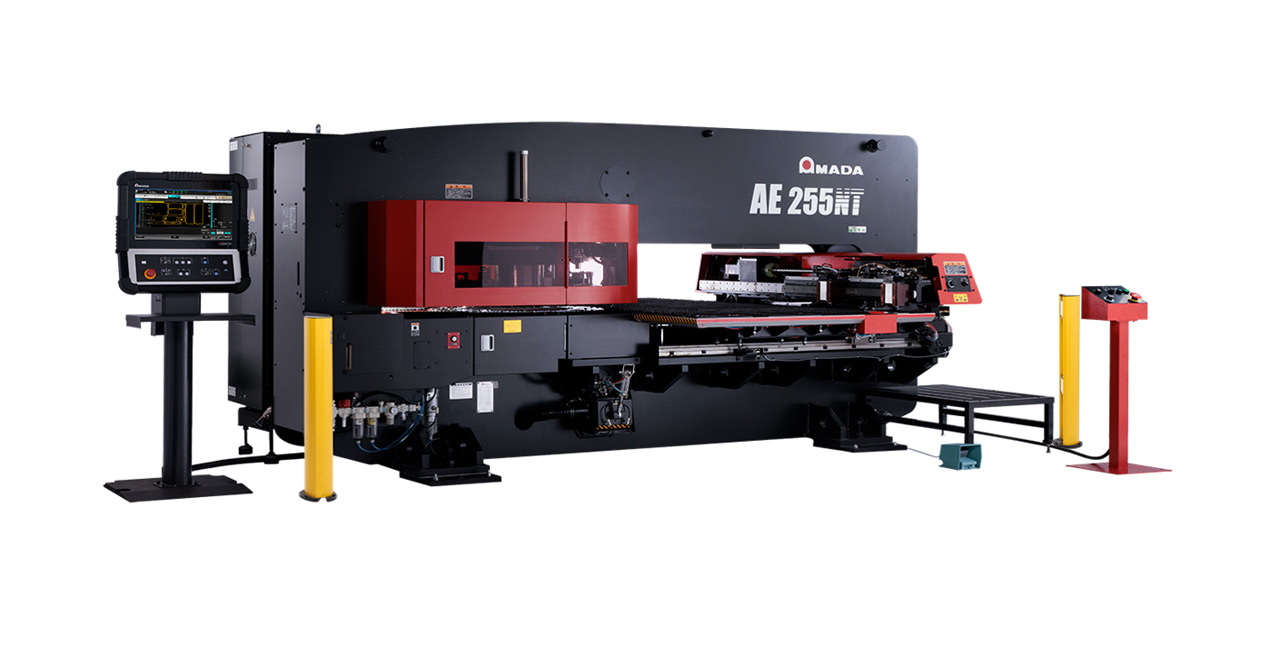

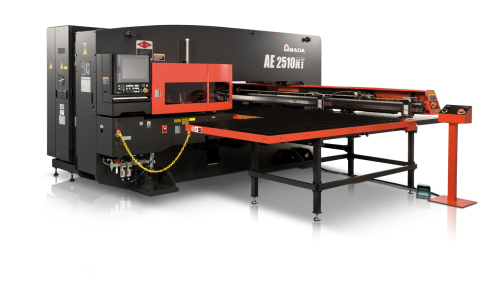

AE-255NTAE-2510NTAE-2610NT
Riadenie:AMNC/F (FANUC 31i-PB)AMNC/F (FANUC 31i-PB)AMNC/F (FANUC 31i-PB)
Úderná sila (kN):200200200
Systém pohonu:servoelektrický pohonservoelektrický pohonservoelektrický pohon
Revolver - počet staníc:45 (4 otočné stanice)45 (4 otočné stanice)45 (4 otočné stanice)
Ovládané osi:X, Y, C, T + AX, Y, C, T + AX, Y, C, T + A
Pohyb na osi X x Y (mm):1270 x 12702500 x 12702500 x 1525
Max. rýchlosť posuvu súčasne X / Y (m/min):100100100
Max. počet úderov (vysekávanie/gravírovanie) (hpm):370+ /900
-5 mm úder /
25.4mm		350+ / 900 /
-5 mm úder /
25.4mm		350+ / 900 /
-5 mm úder /
25.4mm
Presnosť polohovania (mm):±0.1±0.1±0.1
Pracovná plocha bez presadenia (mm):1270 x 12702500 x 12702500 x 1525
Max. hrúbky plechov pre
rýchly posuvný stôl s štetinkami (na výber) (mm):		3.23.23.2
Max. hrúbky plechov pre
stôl s vysokou hustotou kartáčov (na výber) (mm):		6.46.46.4
Max. hmotnosť materiálu (kg):50 (F1), 150 (F4)50 (F1), 150 (F4)50 (F1), 150 (F4)
Veľkosť prepadovej klapky (mm):300 x 300 (pre materiál hrúbky 3.2mm)300 x 300 (pre materiál hrúbky 3.2mm)300 x 300 (pre materiál hrúbky 3.2mm)
Hmotnosť stroja (kg):120001250013800
