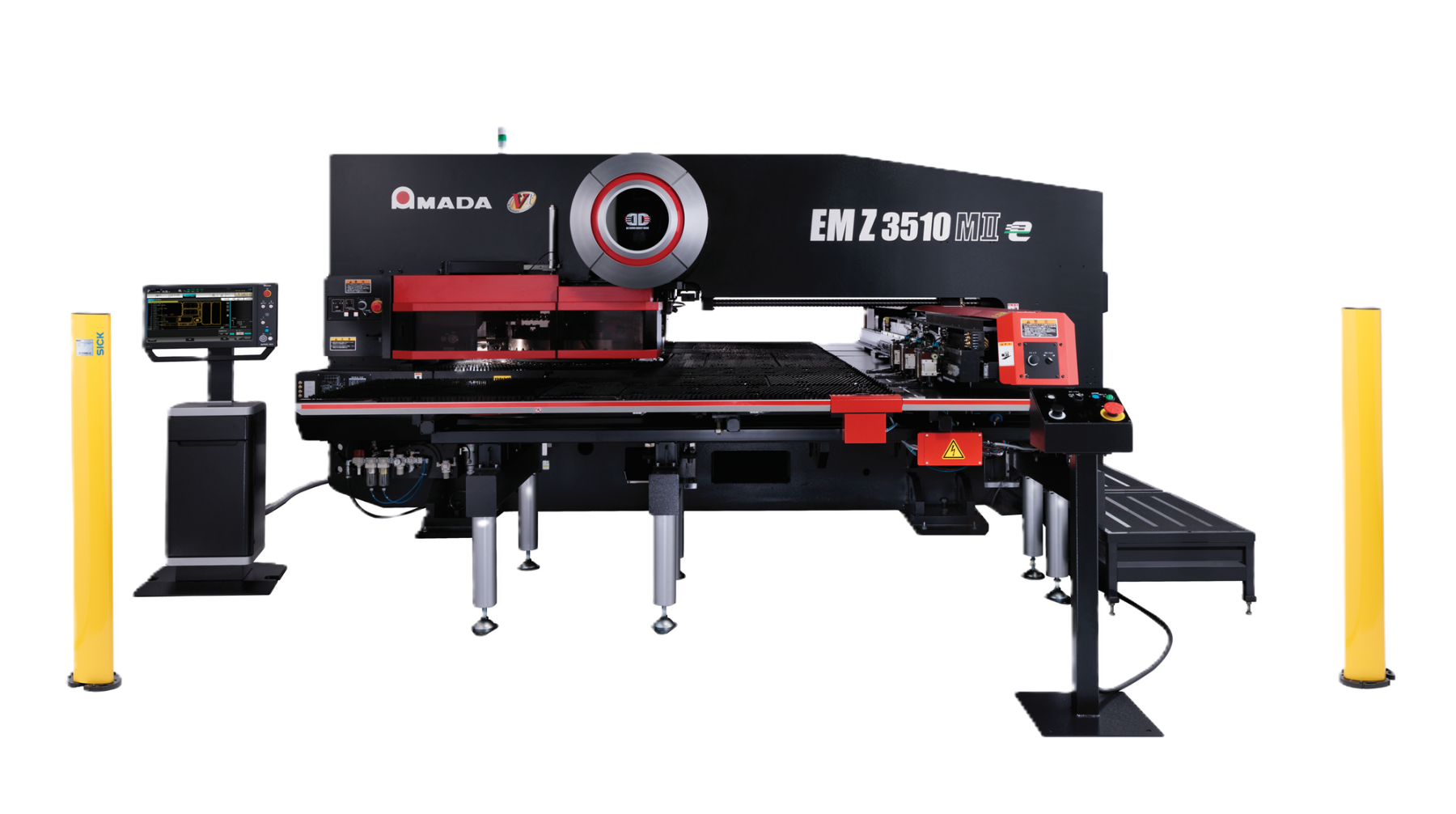

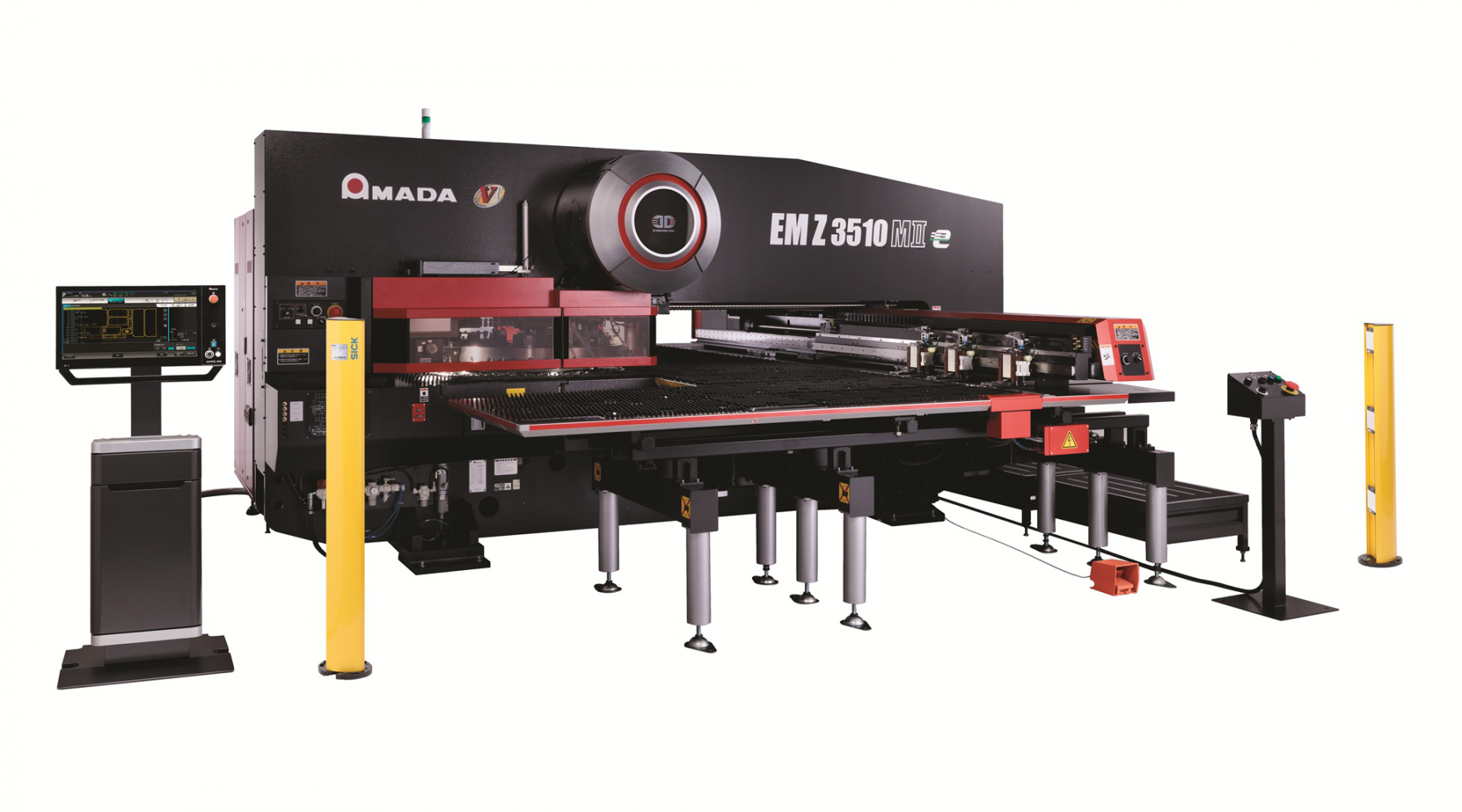

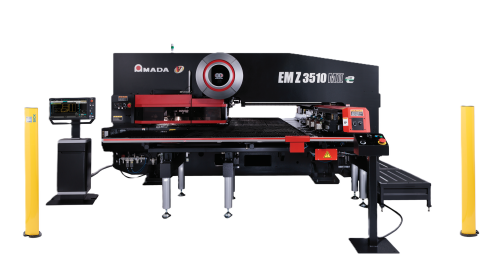

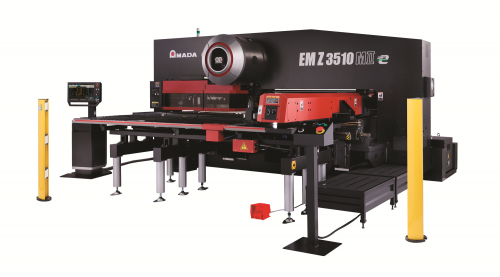

EM IISERIES

Vysekávací lis so systémom dvoch servoelektrických pohonov

  • ID tools pre zabezpečenie osadenia správneho nástroja
  • MPT stanice pre nástroje na rezanie závitov
  • Možnosť automatického odoberania dielov


Prospekt EM II (EN)
EM II

Do série EM-NT boli pridané nové technológie využívajúce svetovo jedinečný systém dvoch servoelektrických pohonov. Výsledkom je rýchlejšie, produktívnejšie a kvalitnejšie spracovanie plechov. Možnosti ID nástrojov a nástrojov na závitovanie MPT môžu tiež výrazne skrátiť nastavovací čas a dosiahnuť integráciu procesov.

Posuv osi X je 3050 mm (EMZ-3612MII a EMK-3612MII), čo umožňuje vysekávať bez presadenia plech do 1500 mm X 3000 mm. To pomáha dosiahnuť rýchle a stabilné spracovanie a redukuje komplikované programované úlohy.



Z/KING REVOLVER
So Z nástrojovým revolverom pri použití horných a spodných diskov rôznych priemerov je možné jednoducho vymeniť matricu z hornej časti spodného disku, čím sa skráti čas nastavovania. King revolver so svojím priemerom 1200 mm poskytuje veľký priestor pre širokú škálu nástrojov, čo zmenší počet prestavovaní nástrojov


Opatrenie proti osadeniu zlého nástroja

ID NÁSTROJE
Chybám pri inštalácii nástroja je zabránené digitálnou správou nástrojov pomocou technológie Barcode 2D (Data Matrix Code). Kombinácia ID nástrojov s EM-MII pomáha dosiahnuť optimálne podmienky pre nástroje a zlepšiť kvalitu súčiastok.


MPT nástroje na rezanie závitov a vyhradené stanice pre MPT nástroje

V nástrojovom revolveri sa nachádzajú vyhradené MPT stanice. Otvory môžu byť vyseknuté a závit vyrezaný v tej istej oblasti. To znamená, že obrobky môžu byť vyseknuté a závit vyrezaný bez premiestňovania. V dôsledku toho sa môže skrátiť produkčný čas.

Technické údaje

EMZ-3510MIIEMZ-3612MIIEMK-3510MIIEMK-3612MII
Riadenie:AMNC 3iAMNC 3iAMNC 3iAMNC 3i
Sila úderu (kN):300300300300
Pohon:Dva servoelektrické pohonyDva servoelektrické pohonyDva servoelektrické pohonyDva servoelektrické pohony
Revolver - počet staníc:45 (4 otočné)45 (4 otočné)58 (4 otočné)58 (4 otočné)
Ovládané osi:X, Y, C, T + AX, Y, C, T + AX, Y, C, T + AX, Y, C, T + A
Pohyb na osi X x Y (mm):2500x 12703050x15252500x12703050x1525
Max. rýchlosť posunu X/Y (m/min):144128144128
Max. počet úderov (hpm)
5mm prienik / 25.4mm plocha:
500 (x)500 (x)500 (x)500 (x)
Presnosť polohovania (mm):±0.1±0.1±0.1±0.1
Pracovná plocha bez presadenia (mm):2500x12703050x15252500x12703050x1525
Max. hrúbka plechu (mm):4.54.54.54.5
Max. hmotnosť materiálu (kg):50 (F1) / 150 (F2)50 (F1) / 150 (F2)50 (F1) / 150 (F2)50 (F1) / 150 (F2)
Veľkosť prepadovej klapky (mm):300 x 300
(opcia - nie je možnosť neskôr doinštalovať)
300 x 300
(opcia - nie je možnosť neskôr doinštalovať)
300 x 300
(opcia - nie je možnosť neskôr doinštalovať)
300 x 300
(opcia - nie je možnosť neskôr doinštalovať)
Hmotnosť stroja (kg):19000210001950021500
