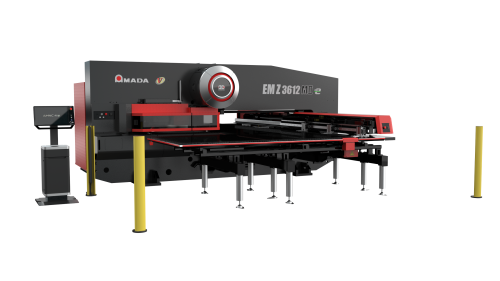

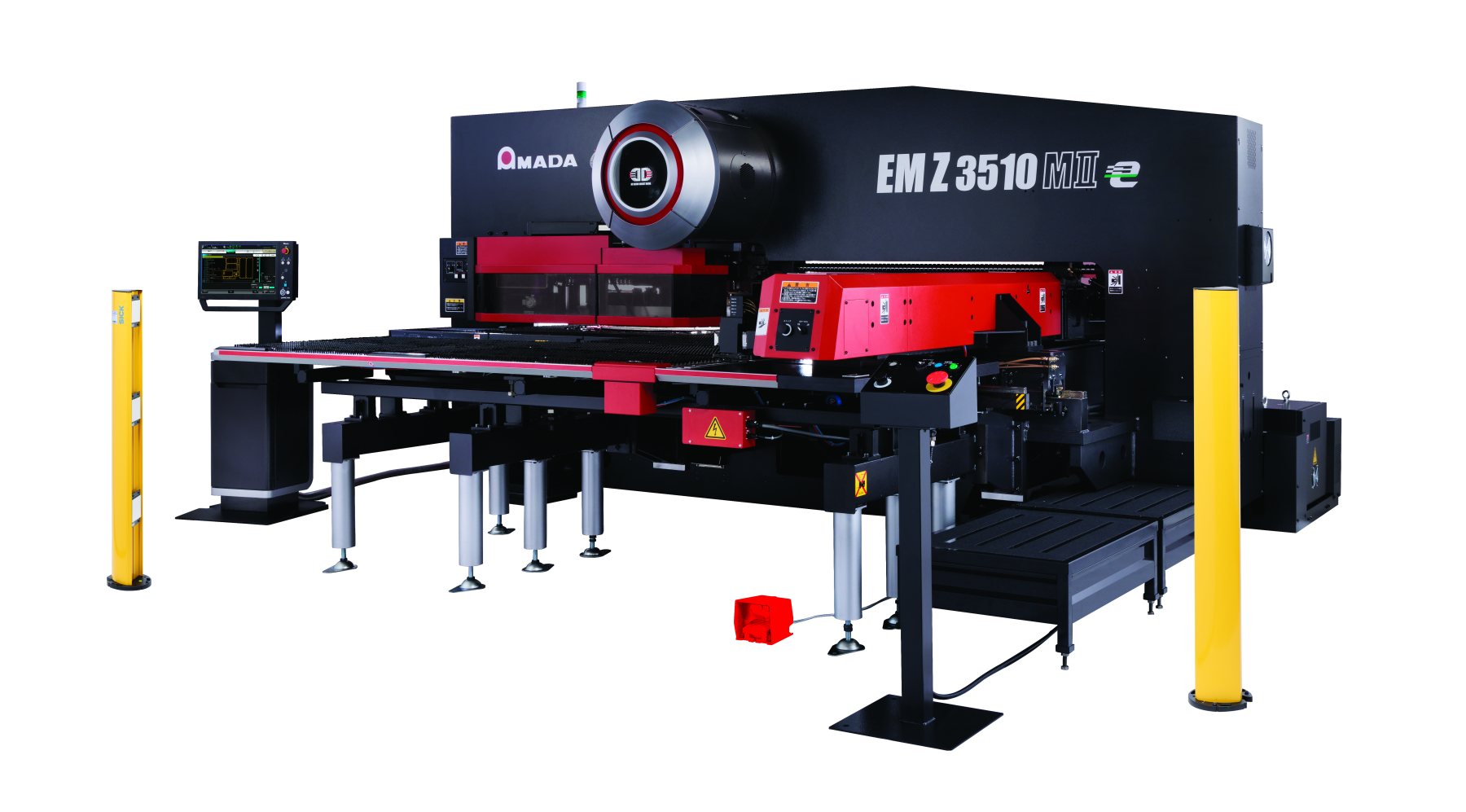

EM MIIeSERIES

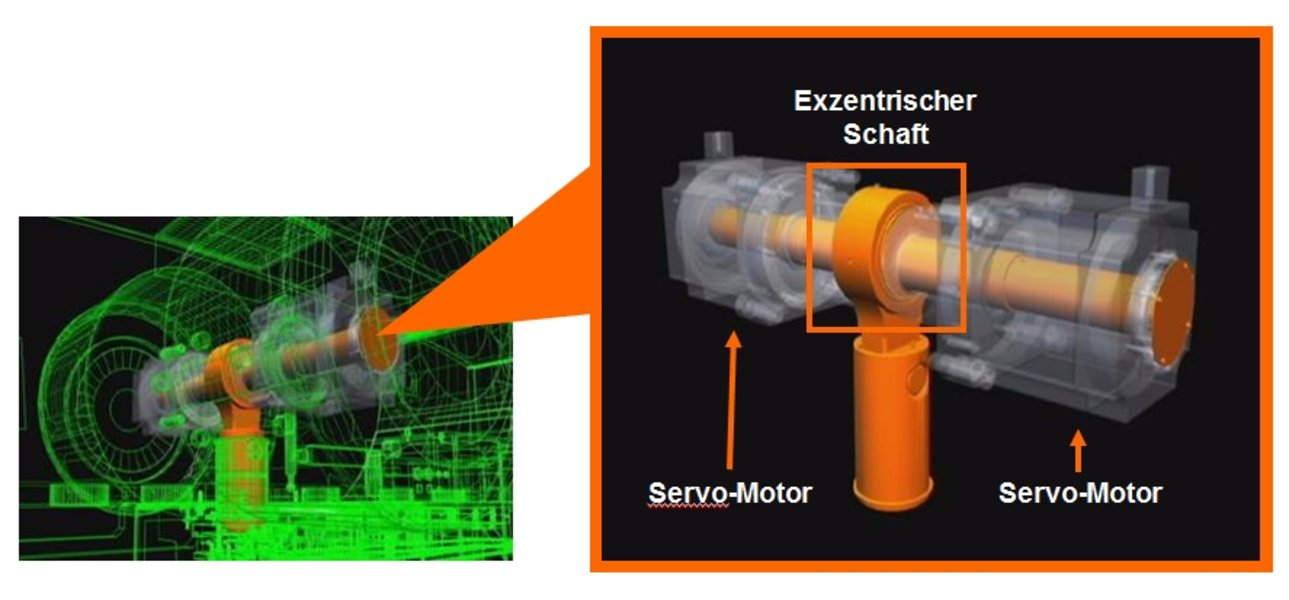

Vysekávací lis so systémom dvoch servoelektrických pohonov

ID tools pre zabezpečenie osadenia správneho nástroja
MPT stanice pre nástroje na rezanie závitov
Možnosť automatického odoberania dielov

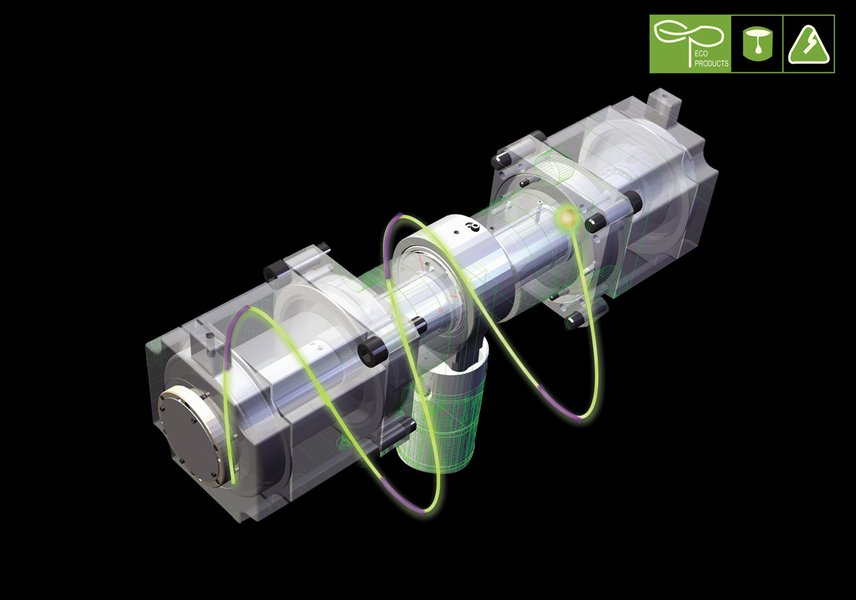

Do série EM-MIIe boli pridané nové technológie využívajúce svetovo jedinečný systém dvoch servoelektrických pohonov. Výsledkom je rýchlejšie, produktívnejšie a kvalitnejšie spracovanie plechov. Možnosti ID nástrojov a nástrojov na závitovanie MPT môžu tiež výrazne skrátiť nastavovací čas a dosiahnuť integráciu procesov.

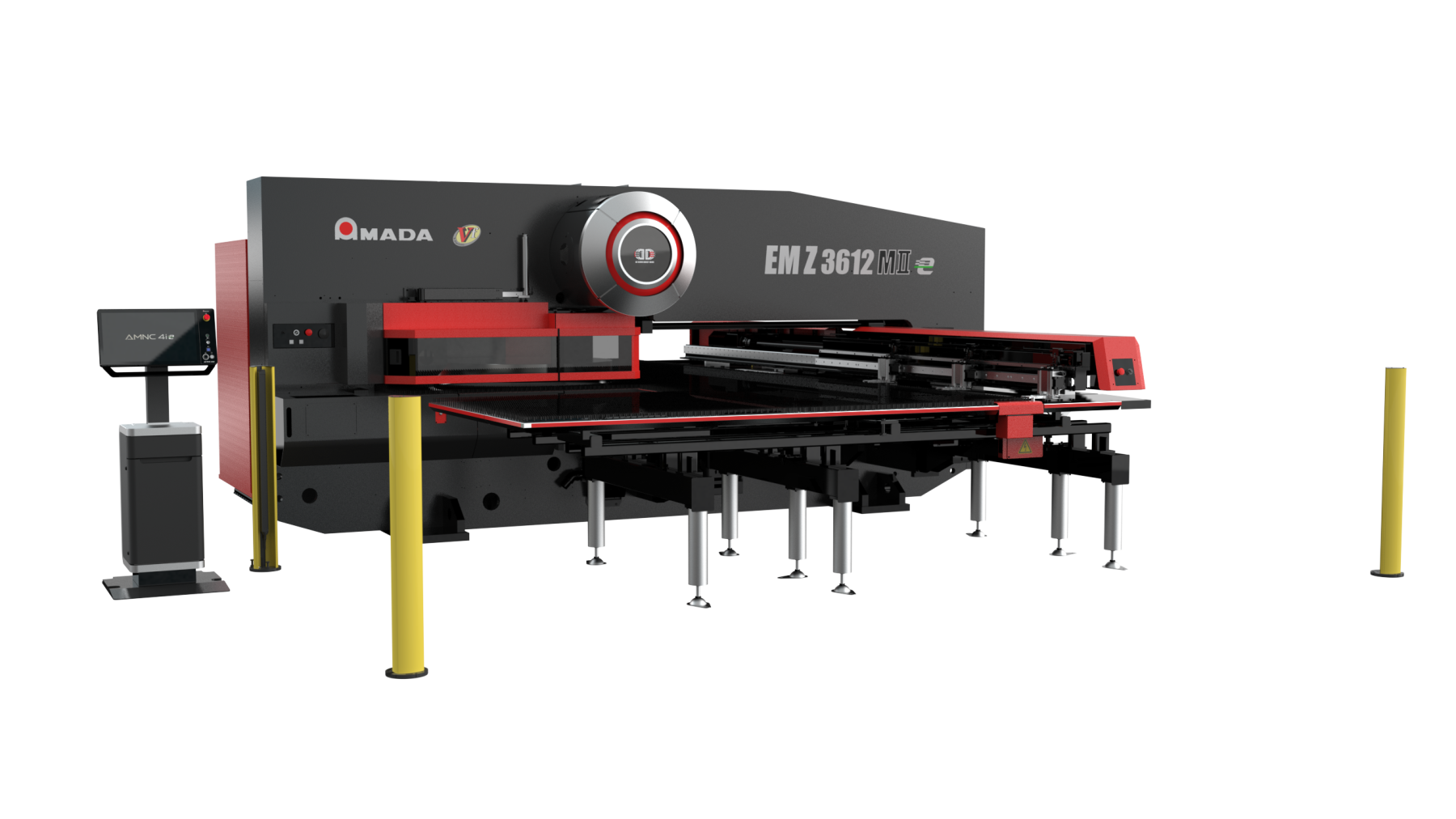

Posuv osi X je 3050 mm (EMZ-3612MIIe a EMK-3612MIIe), čo umožňuje vysekávať bez presadenia plech do 1500 mm X 3000 mm. To pomáha dosiahnuť rýchle a stabilné spracovanie a redukuje komplikované programované úlohy.

Z/KING REVOLVER

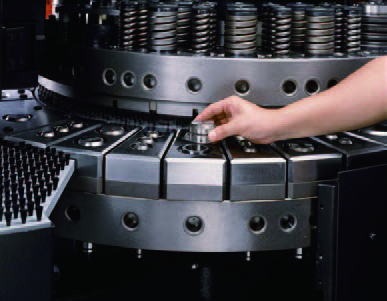

S nástrojovým revolverom typu "Z" pri použití horných a spodných diskov rôznych priemerov je možné jednoducho vymeniť matricu z hornej časti spodného disku, čím sa skráti čas nastavovania. King revolver so svojím priemerom 1200 mm poskytuje veľký priestor pre širokú škálu nástrojov, čo zmenší počet prestavovaní nástrojov

Opatrenie proti osadeniu zlého nástroja

ID NÁSTROJE
Chybám pri inštalácii nástroja je zabránené digitálnou správou nástrojov pomocou technológie Barcode 2D (Data Matrix Code). Kombinácia ID nástrojov s EM-MIIe pomáha dosiahnuť optimálne podmienky pre nástroje a zlepšiť kvalitu súčiastok.

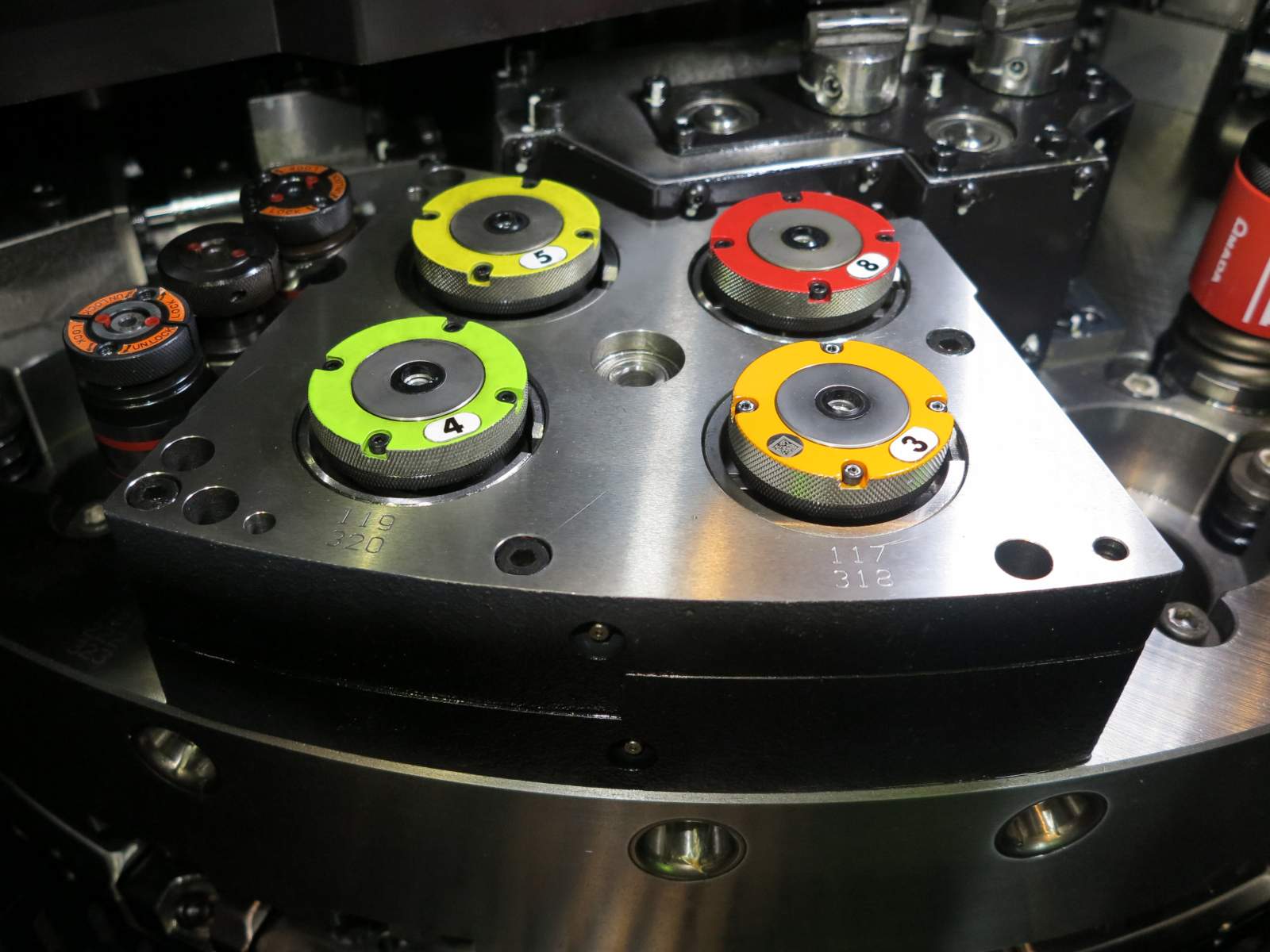

MPT nástroje na rezanie závitov a vyhradené stanice pre MPT nástroje

V nástrojovom revolveri sa nachádzajú vyhradené MPT stanice. Otvory môžu byť vyseknuté a závit vyrezaný v tej istej oblasti. To znamená, že obrobky môžu byť vyseknuté a závit vyrezaný bez premiestňovania. V dôsledku toho sa môže skrátiť produkčný čas.

Automatizácia:

Technické údaje

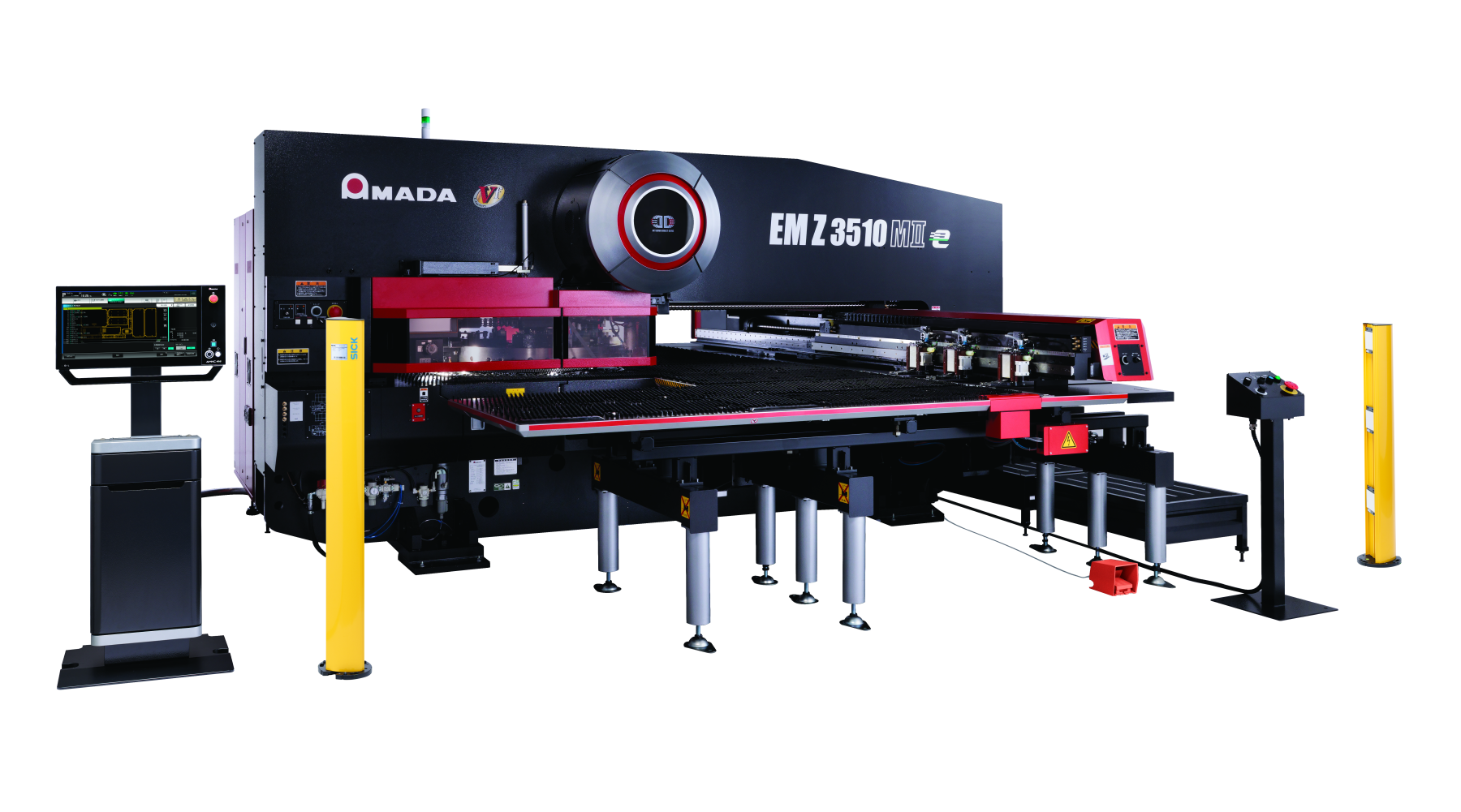

	EMZ-3510MIIe	EMZ-3612MIIe	EMK-3510MIIe	EMK-3612MIIe
Riadenie:	AMNC 4ie	AMNC 4ie	AMNC 4ie	AMNC 4ie
Úderná sila (kN):	300	300	300	300
Systém pohonu:	Dva servoelektrické pohony	Dva servoelektrické pohony	Dva servoelektrické pohony	Dva servoelektrické pohony
Revolver - počet staníc:	44 MPT alebo 45 (4 AI otočné)	44 MPT alebo 45 (4 AI otočné)	55 MPT alebo 58 (4 AI otočné)	55 MPT alebo 58 (4 AI otočné)
Ovládané osi:	X, Y, C, T + A	X, Y, C, T + A	X, Y, C, T + A	X, Y, C, T + A
Pohyb na osi X x Y (mm):	2500x1270	3050x1525	2500x1270	3050x1525
Max. rýchlosť posuvu súčasne X/Y (m/min):	144	128	144	128
Max. počet úderov (hpm) 5mm zdvih/ 25.4mm rozostup:	500 (x)	500 (x)	500 (x)	500 (x)
Presnosť polohovania (mm):	±0.1	±0.1	±0.1	±0.1
Pracovná plocha bez presadenia (mm):	2500x1270	3050x1525	2500x1270	3050x1525
Max. hrúbka plechu (mm):	4.5	4.5	4.5	4.5
Max. hmotnosť materiálu (kg):	50 (F1) / 150 (F2)	50 (F1) / 150 (F2)	50 (F1) / 150 (F2)	50 (F1) / 150 (F2)
Veľkosť prepadovej klapky (mm):	300 x 300 (opcia - nie je možnosť neskôr doinštalovať)	300 x 300 (opcia - nie je možnosť neskôr doinštalovať)	300 x 300 (opcia - nie je možnosť neskôr doinštalovať)	300 x 300 (opcia - nie je možnosť neskôr doinštalovať)
Hmotnosť stroja (kg):	19000	21000	19500	21500
