EM ZRSERIES

Vysekávací lis so systémom dvoch servoelektrických pohonov a automatickou výmenou nástrojov

  • Dvojitý servoelektrický pohon a ZR TURRET
  • ID tooling a jednoduché ovládanie AMNC 3i NC
  • Možnosť vysekávania s automatickou výmenou nástrojov


Prospekt EM ZR (EN)

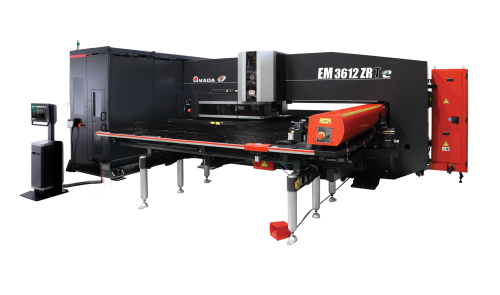

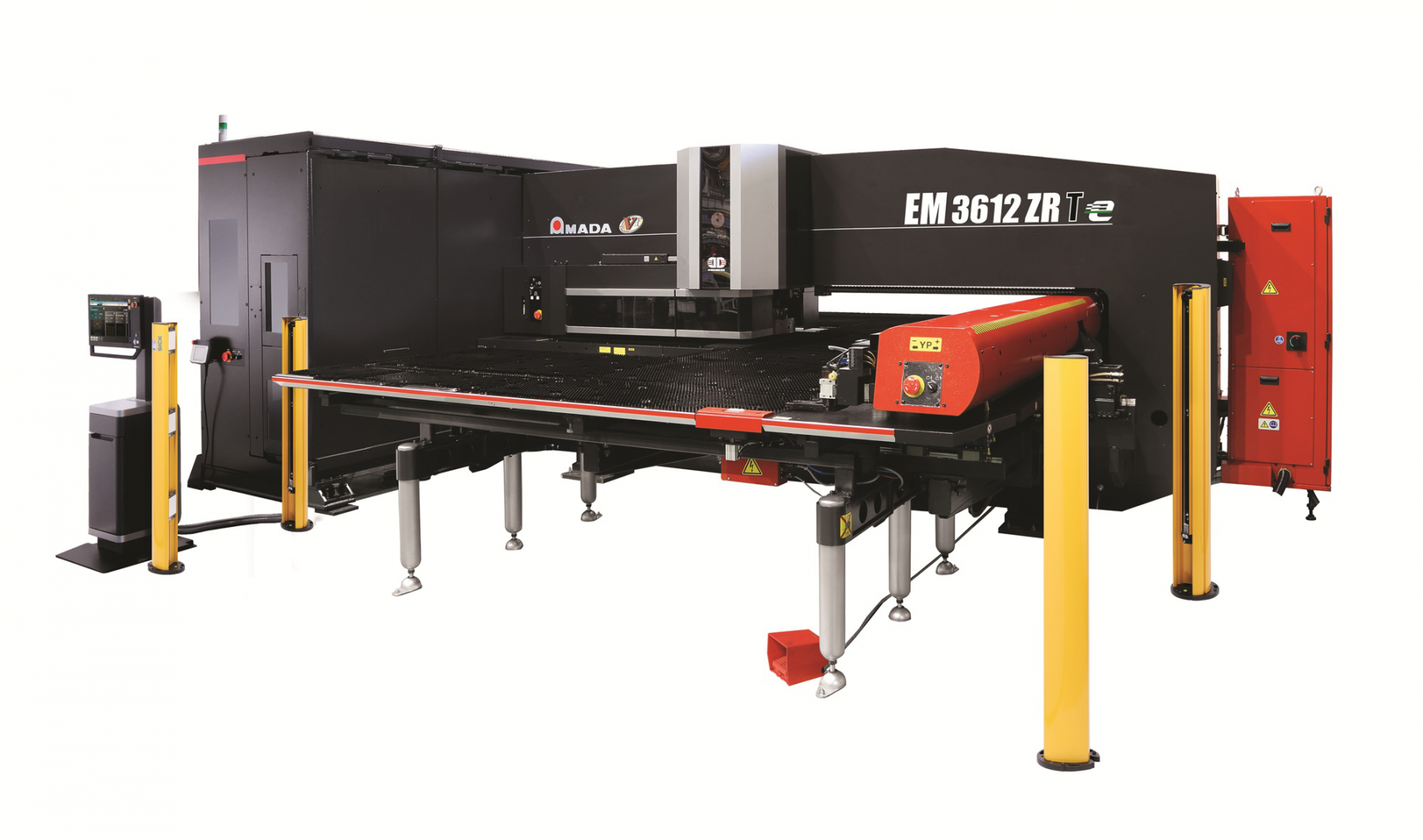

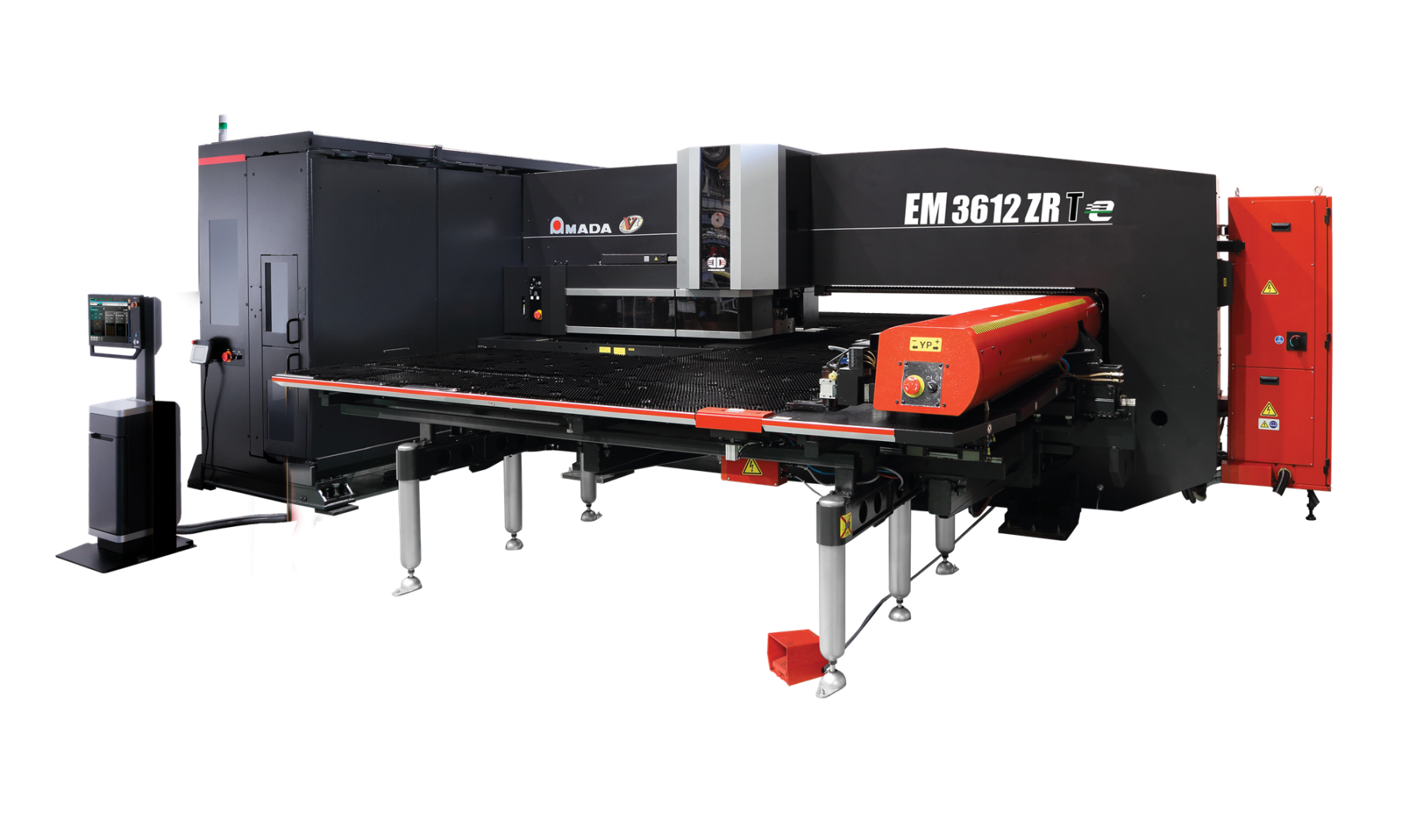

EM ZR

Séria EM-ZR je vybavená bezkonkurenčným dvojitým servoelektrickým pohonom a revolverovou hlavou ZR, čo je hlavná inovácia pre vysekávacie lisy. Diely je možné vyrábať nielen vysokou rýchlosťou, ale aj bez poškriabania spodnej strany. V kombinácii s ID Tooling systémom AMADA, je séria EM-ZR ideálna pre kontinuálnu výrobu s veľkým aj malým objemom.

Fúzia originálnych technológii AMADA umožňuje vysokú rýchlosť, kvalitu a vysokú produktivitu spracovania. Vysokokapacitný úložný priestor schopný pojať 300 nástrojov a nová automatická výmena nástrojov výrazne skracujú prestoje spôsobené nastavením nástroja. Identifikácia nástroja je vyznačená na každom jednotlivom nástroji, takže každý môže byť digitálne spracovaný.



Vysoká kvalita a vysoká rýchlosť spracovania

Vysoká rýchlosť bez poškriabania spodnej strany. Nepretržitý vývoj revolverového vysekávacieho lisu spoločnosti AMADA viedol k eliminácii poškriabania spodnej strany materiálu matricou. Spodný revolver je úplne pokrytý kartáčovým stolom. Forming hore/dole, vysoko vyťahované formingy a opracovanie bez poškriabania, to všetko je možné, pretože cez kartáčové lôžko sa zdvihne iba požadovaná matrica.

Umiestnenie nástrojov

Nový dizajn revolverovej hlavy odstraňuje obmedzenia týkajúce sa umiestnenia nástroja. Keď sú špecifikované nástroje, je optimálne usporiadanie nástrojov automaticky vytvorené odkazom na ich ID. Toto uľahčuje programovanie a zlepšuje využitie materiálu.

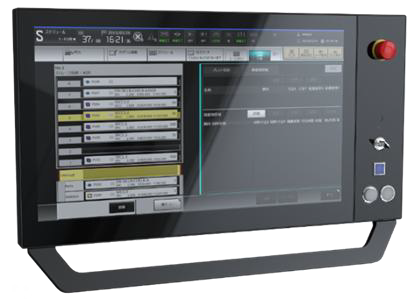

Ovládací panel stroja

EM-ZR je vybavený AMNC 3i riadením a novým rozhraním dotykovej obrazovky, ktoré poskytuje pohodlné ovládanie a pôsobivú ergonómiu. Umožňuje jednoduché, intuitívne používanie a dokonale zapadá do konceptu digitálneho balíka VPSS 3i.

Technické údaje

EM-3510 ZRBEM-3612 ZRBEM-3510 ZRTEM-3612 ZRT
Riadenie:AMNC 3iAMNC 3iAMNC 3iAMNC 3i
Úderná sila (kN):300300300300
Systém pohonu:Dva servoelektrické pohonyDva servoelektrické pohonyDva servoelektrické pohonyDva servoelektrické pohony
Revolver - počet staníc:32 ZR
(4 otočné stanice)
32 ZR
(4 otočné stanice)
32 ZR
(4 otočné stanice)
32 ZR
(4 otočné stanice)
Ovládané osi:11111717
Posun v osi X x Y (mm):2500x12753050x15252500x12753050x1525
Max priebežný posun X/Y (m/min):144128144128
Max. počet úderov (hpm)
5mm prienik/25.4 mm plocha:
500500500500
Max. počet úderov (hpm)
5mm prienik/2.0 mm plocha:
745745745745
Max. počet úderov gravír (hpm)
1.4mm prienik/0.5mm plocha:
1800 (X) – 950 (Y)1800 (X) – 950 (Y)1800 (X) – 950 (Y)1800 (X) – 950 (Y)
Presnosť posuvu (mm):±0.1±0.1±0.1±0.1
Pracovná plocha bez presadenia (mm):2500x12753050x15252500x12753050x1525
Max. hrúbka materiálu (mm):3.2 (s možnosťou 4.5)3.2 (s možnosťou 4.5)3.2 (s možnosťou 4.5)3.2 (s možnosťou 4.5)
Max. hmotnosť materiálu (kg):50 (F1) / 150 (F4)50 (F1) / 150 (F4)50 (F1) / 150 (F4)50 (F1) / 150 (F4)
Hmotnosť stroja (kg):20000215002350025000
